TPS54060A 器件是一款带有集成型高侧 MOSFET 的 60V，0.5A，降压稳压器。 电流模式控制提供了简单的外部补偿和组件选择的灵活性。 一个低纹波脉冲跳跃模式将无负载的稳定输出电源电流减小至 116μA。 采用使能引脚可将停机模式的电源电流降低至 1.3μA（此时，使能引脚为低电平）。
欠压闭锁在内部设定为 2.5V，但可采用使能引脚将之提高。 输出电压启动斜坡受控于缓慢起动引脚，该引脚还可以通过配置来控制排序/跟踪。 一个开漏电源正常信号表示说明第二段中的输出94% 至 107% 的范围内。
宽开关频率范围允许对效率及外部组件尺寸进行优化。 频率折返和热关断功能在过载情况下对部件实施保护。
| Vin (min) (V) | 3.5 |
| Vin (max) (V) | 60 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 58 |
| Iout (max) (A) | 0.5 |
| Iq (typ) (mA) | 0.116 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 2500 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Over Current Protection, Power good, Tracking, UVLO adjustable |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 98 |
| Type | Converter |

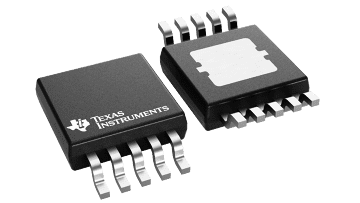

| HVSSOP (DGQ) | 10 | 14.7 mm² 3 x 4.9 |
| VSON (DRC) | 10 | 9 mm² 3 x 3 |
