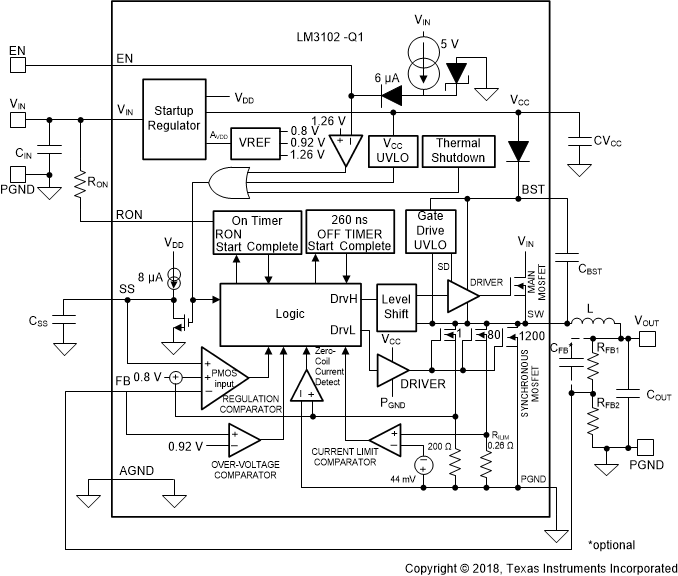

LM3102-Q1 同步整流降压转换器 采用 实现低成本高效率的降压稳压器所需的全部功能。该器件可为负载提供 2.5A 电流以及低至 0.8V 的输出电压。双 N 沟道同步 MOSFET 开关可减少组件数量，从而降低电路复杂度并最大限度地减小电路板尺寸。
与大多数其他 COT 稳压器不同，LM3102-Q1 不依赖输出电容器 ESR 来获得稳定性，专为与陶瓷及其他 ESR 极低的输出电容器完美配合而设计。该器件无需环路补偿，可提供快速负载瞬态响应并实现简单电路。由于输入电压和导通时间之间呈反比关系，因此在线路发生变化时，器件的工作频率几乎保持恒定。通过外部编程，工作频率可高达 1MHz。保护 功能 包括 VCC 欠压锁定 (UVLO)、输出过压保护、热关断和栅极驱动 UVLO。LM3102-Q1 采用热增强型 20 引脚 HTSSOP 封装。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 42 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 7 |
| Iout (max) (A) | 2.5 |
| Iq (typ) (mA) | 1 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 1000 |
| Features | Enable, Over Current Protection, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | COT with emulated ripple |
| Duty cycle (max) (%) | 94 |
| Type | Converter |

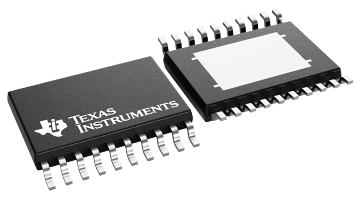

| HTSSOP (PWP) | 20 | 41.6 mm² 6.5 x 6.4 |
