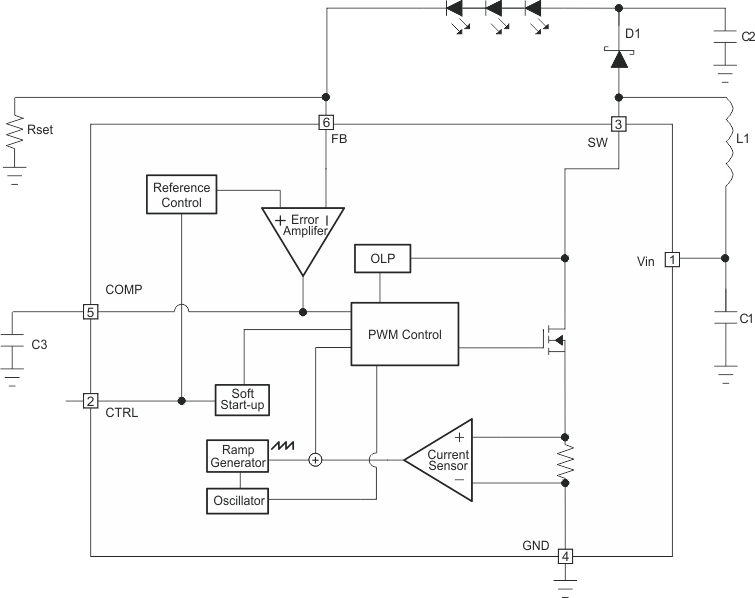

TPS61165-Q1 器件是一款升压转换器，配有额定电压为 40V 的集成开关场效应晶体管 (FET)，可驱动 LED 串。此升压转换器运行在 1.2MHz 固定开关频率下且具有 1.2A 开关电流限制，并且能够通过一个高亮度 LED 实现通用照明。
默认的白光 LED 电流通过外部传感器电阻 Rset 设置，反馈电压稳压至 200mV，如部分所示。在运行期间，可经由单线数字接口（EasyScale协议）通过 CTRL 引脚来控制 LED 电流。或者，可通过占空比确定的反馈基准电压来将脉宽调制(PWM)信号应用到CTRL引脚上。在数字或 PWM 模式下，TPS61165-Q1 器件不会突发 LED 电流，因此不会在输出电容上产生可闻噪声。为提供最佳保护，TPS61165-Q1 器件 集成 了 LED 开路保护特性，该特性会在 LED 开路状态下禁用 TPS61165-Q1，以防止输出电压超过其最大绝对额定电压。
TPS61165-Q1 器件采用 SOT-23 封装。
All trademarks are the property of their respective owners.
| Number of channels | 1 |
| Topology | Boost |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 105 |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 3 |
| Vout (max) (V) | 38 |
| Iout (max) (A) | 0.4 |
| Iq (typ) (mA) | 1.5 |
| Switching frequency (max) (kHz) | 1200 |
| Features | Load Disconnect During Shutdown, Synchronous Rectification |
| SOT-23 (DBV) | 6 | 8.12 mm² 2.9 x 2.8 |
