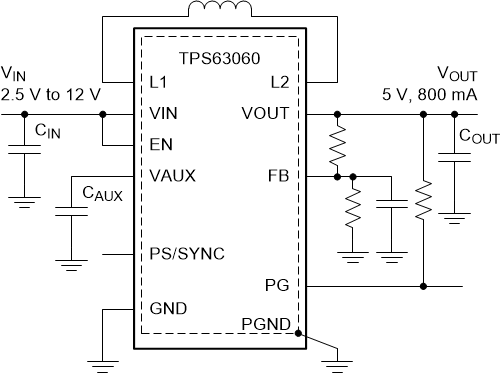

TPS6306x 器件可以为由 3 节到 6 节碱性、镍镉或镍氢电池或单节、两节锂离子或锂聚合物电池供电的产品提供电源解决方案。使用两节双锂离子或者锂聚合物电池时，输出电流可升高至 2A，放电电压可达 5V 或者更低。此升压/降压转换器基于一个频率固定的脉宽调制 (PWM) 控制器。该控制器可通过同步整流实现效率最大化。在负载电流较低的情况下，该转换器会进入节能模式，以在宽负载电流范围内保持高效率。禁用省电模式则会强制转换器以固定开关频率运行。开关的最大平均电流为 2.25 A（典型值）。输出电压可通过外部电阻分频器进行编程，或者在内部芯片上固定。可通过禁用转换器来最大限度地减少电池消耗。在关断期间，负载从电池断开。

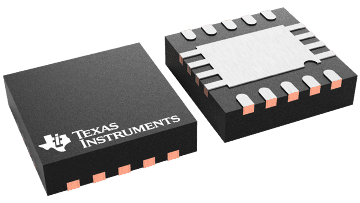

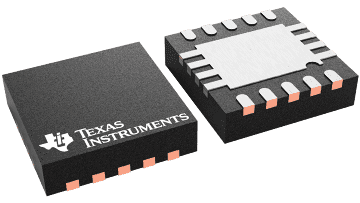

这些器件采用 3mm×3mm 10 引脚 WSON (DSC) 封装。
| Topology | Buck-Boost |
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 12 |
| Vout (max) (V) | 8 |
| Vout (min) (V) | 2.5 |
| Duty cycle (max) (%) | 100 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Load Disconnect, Power good, Synchronous Rectification, UVLO Fixed |
| Switch current limit (typ) (A) | 2.25 |
| Switching frequency (min) (kHz) | 2200 |
| Switching frequency (max) (kHz) | 2600 |
| Iq (typ) (mA) | 0.03 |
| Iout (max) (A) | 1.3 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| Type | Converter |
| WSON (DSC) | 10 | 9 mm² 3 x 3 |
