TPS22980 是一款限流型电源 mux，此器件可从一个低电压电源 （3.0V 到最高 3.6V）或者一个高电压电源 （5V 到最高 18V) 提供到一个外围器件的连接。 由数字控制信号选择所需的输出。

高电压 (VHV) 和低电压 (V3P3) 开关电流限值由外部电阻设定。 一旦达到电流限值，TPS22980 将控制此开关以将电流保持在限值上。

当此高电压电源不在时，TPS22980 将保持到低电压电源输出的连接。 高电压线路和高压使能信号出现时，此高压开关将会与低电压开关一同打开直到在低压开关上侦测到反向电流。 这一功能能在最小下降电流和击穿电流的情况下实现低压电源至高压电源的无缝转换。

为了防止 VHV 连接到 V3P3 连接转换期间的电流回流，TPS122980 将断开 VHV 连接并将输出放电至接近 3.3V。 一旦输出达到 3.3V，此器件将接通 V3P3 开关。 如果负载出现，则此输出在返回 3.3V 前转换为 0V。

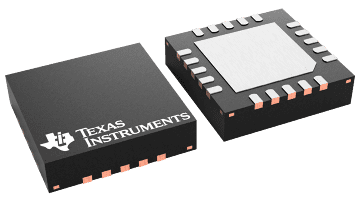

TPS22980 采用 4mm x 4mm x 1mm 四方平面无引线 (QFN) 封装。
