TPS54428

正在供货

产品详情

TPS54428 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。

TPS54428 可帮助系统设计人员通过一个成本有效、低组件数量、低待机电流解决方案来完成多种终端设备的电源总线调节器集。

TPS54428 的主控制环路采用 D-CAP2™ 模式控制，在无需外部补偿组件的情况下即可实现快速瞬态响应。

自适应接通时间控制支持较高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 运行之间的无缝转换。

Eco-mode™ 使 TPS54428 能够在较轻负载条件下保持高效率。

TPS54428一个专有电路，使得器件能够采用诸如高分子有机半导体固体电容器 (POSCAP) 或高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 输出电容器，以及超低 ESR 陶瓷电容器。该器件的工作输入电压介于 4.5V 至 18V VIN 输入之间。

可在
0.76V 至 7.0V 的范围内设定输出电压。

此器件还特有一个可调软启动时间。

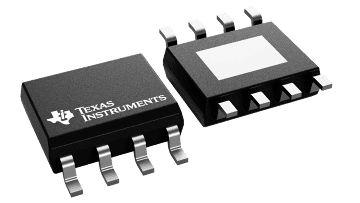

TPS54428 采用 8 引脚 DDA 封装和 10 引脚 DRC 封装，并设计成在 -40°C 到 85°C 的环境温度范围内运行。

Vin (min) (V)	4.5
Vin (max) (V)	18
Vout (min) (V)	0.76
Vout (max) (V)	7
Iout (max) (A)	4
Iq (typ) (mA)	0.95
Switching frequency (min) (kHz)	650
Switching frequency (max) (kHz)	650
Features	Enable, Light Load Efficiency, Soft Start Adjustable, Synchronous Rectification
Operating temperature range (°C)	-40 to 85
Rating	Catalog
Regulated outputs (#)	1
Control mode	D-CAP2
Duty cycle (max) (%)	65
Type	Converter

HSOIC (DDA)	8	29.4 mm² 4.9 x 6
VSON (DRC)	10	9 mm² 3 x 3
