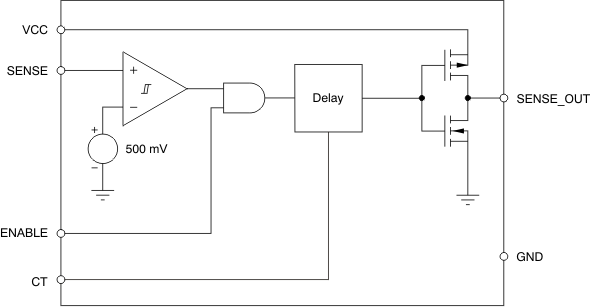

TPS3895、TPS3896、TPS3897 和 TPS3898 器件（TPS389x 系列）为超小型监控电路，用于监视高于 500mV 的电压，阈值精度为 0.25%（典型值），且可通过外部电容调整延迟时间。 TPS389x 系列还具有用于导通和关断输出的逻辑使能引脚（ENABLE 或 ENABLE）。 以 TPS3895 为例，当输入电压引脚 (SENSE) 的电压超出阈值且 ENABLE 引脚为高电平时，输出引脚 (SENSE_OUT) 将在一段电容可调式延迟时间后变为高电平。 当 SENSE 的电压降至阈值以下或 ENABLE 为低电平时，SENSE_OUT 将变为低电平。 有关真值表的信息，请参见 和。
对于 TPS389xA 版本，SENSE 和 ENABLE 均具有电容可调式延迟。 当 SENSE 和 ENABLE 输入正常时，输出将在经过这段电容可调式延迟时间后置为有效。 对于 TPS389xP 器件，如果 SENSE 的电压超出阈值，则将使能引脚置为有效后，将经过短暂的 0.2µs 传播延迟后，输出引脚才会置为有效。
所有器件的工作电压范围均为 1.7V 至 6.5V，且具有 6µA 的静态电流典型值，开漏输出额定值为 18V。TPS389x 采用超小型 USON 封装，额定工作温度范围 TJ = –40°C 至 125°C。
All trademarks are the property of their respective owners.
| Number of supplies monitored | 1, 2 |
| Threshold voltage 1 (typ) (V) | 0.5 |
| Features | Manual reset capable, Reset time delay, Undervoltage monitor only |
| Reset threshold accuracy (%) | 1 |
| Iq (typ) (mA) | 0.006 |
| Output driver type/reset output | Active-high, Open-drain |
| Time delay (ms) | 0.04 |
| Supply voltage (min) (V) | 1.7 |
| Supply voltage (max) (V) | 6.5 |
| Rating | Catalog |
| Watchdog timer WDI (s) | None |
| Operating temperature range (°C) | -40 to 125 |

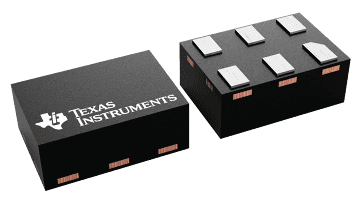

| USON (DRY) | 6 | 1.45 mm² 1.45 x 1 |
