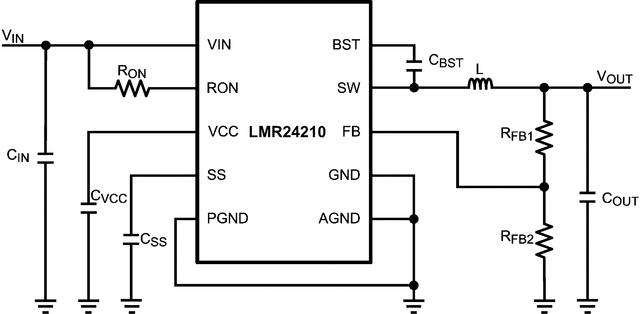

LMR24210 同步整流降压转换器 具有 实现低成本高效率的降压稳压器所需的全部功能。该器件能够为负载提供 1A 的电流及低至 0.8V 的输出电压。双 N 沟道同步 MOSFET 开关允许使用少量组件，从而降低复杂性，并最大限度减小电路板尺寸。

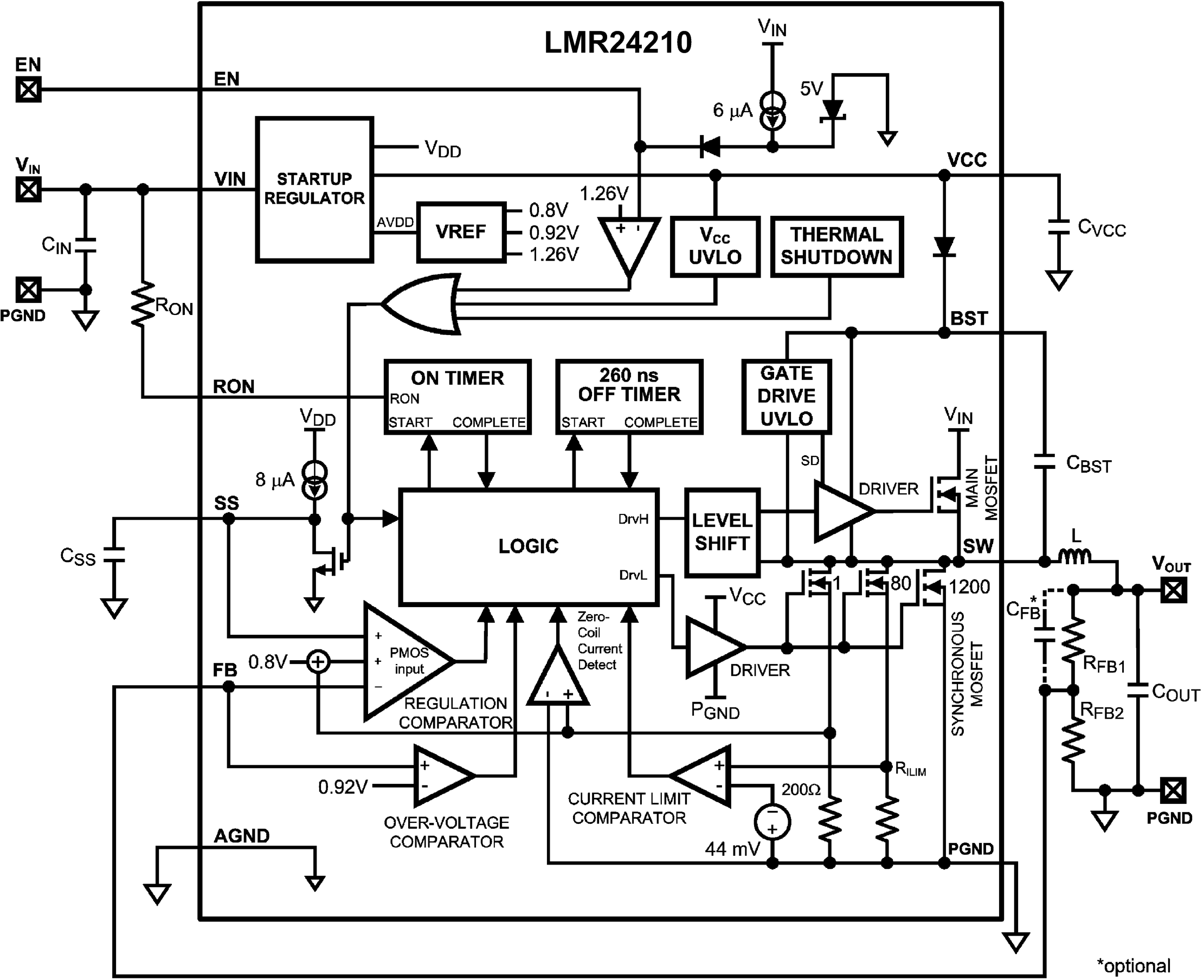

不同于大多数其他 COT 稳压器，LMR24210 不依赖于输出电容器 ESR 来获得稳定性，并且其专为与陶瓷及其他 ESR 极低的输出电容器完美配合工作而设计。它无需环路补偿，从而实现快速负载瞬态响应，并简化电路实现。由于输入电压和导通时间之间呈反比关系，因此在线路发生变化时，器件的工作频率几乎保持恒定。通过外部编程，工作频率可高达 1MHz。保护 功能 包括 VCC 欠压锁定、输出过压保护、热关断和栅极驱动欠压锁定。LMR24210 采用小型 DSBGA 薄型芯片级封装。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 42 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 24 |
| Iout (max) (A) | 1 |
| Iq (typ) (mA) | 0.7 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 1000 |
| Features | Enable, Over Current Protection, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | COT with emulated ripple |
| Duty cycle (max) (%) | 94 |
| Type | Converter |

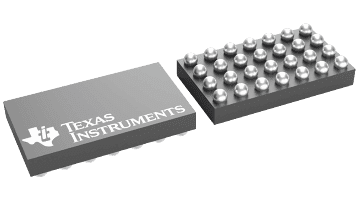

| DSBGA (YPA) | 28 | 0.5625 mm² 0.75 x 0.75 |
