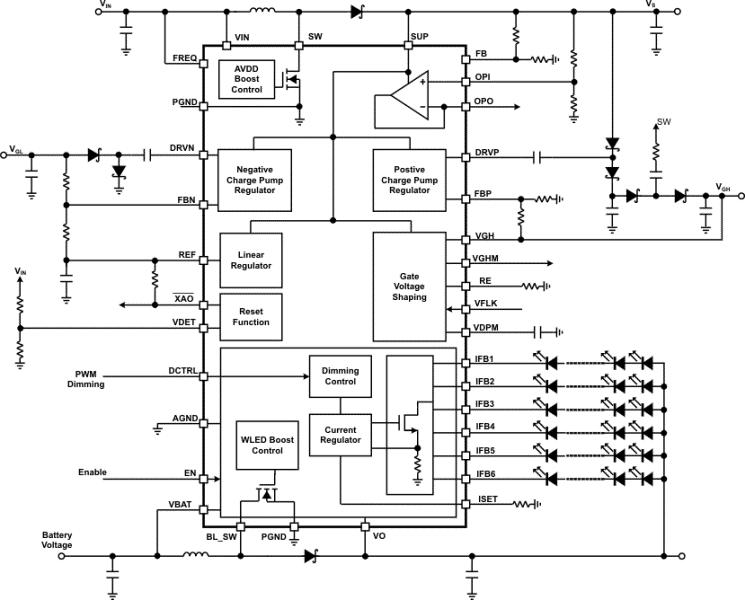

TPS65142 提供了一套针对笔记本电脑 TFT-LCD 显示器内的偏置电源和 WLED 背光的紧凑型解决方案。该器件 配有 升压转换器、正电荷泵稳压器和负电荷泵稳压器，用于为源级驱动器和栅极驱动器供电。150mA 单位增益高速缓冲器用于驱动 VCOM 电源层。栅极电压整形和 LCD 放电功能用于改善图像质量。复位功能可在上电时对 TCON 进行正确复位。TPS65142 还提供了一套完整的解决方案来驱动多达 6 个 PWM 调光比率为 1000:1 的 WLED 链。
全部 功能 均集成在紧凑型 6 x 3mm2 薄型 QFN 封装内。
All trademarks are the property of their respective owners.
| Display type | LCD unipolar |
| IC integration | LCD bias, LED backlight, VCOM |
| Vin (min) (V) | 2.3 |
| Vin (max) (V) | 6 |
| Applications | 13 to 21 inches, 7 to 13 inches |
| Source driver voltage (min) (V) | 7 |
| Source driver voltage (max) (V) | 16.5 |
| Level shifter/scan driver (Ch) | 0 |
| Features | Backlight driver |
| Topology | Boost |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| WQFN (RTG) | 32 | 18 mm² 6 x 3 |
