TPS54225-Q1 是一款自适应接通时间 D-CAP2™ 模式同步降压型转换器。 TPS54225-Q1 可帮助系统设计人员通过低成本、低组件数量的低待机电流解决方案来完成各种终端设备的电源总线调节器集。 TPS54225-Q1 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件便可实现极快的瞬态响应。
此外，TPS54225-Q1 的专有电路还有助于该器件适应诸如 POSCAP 或 SP-CAP 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。 该器件可在 4.5 V 至 18 V VCC 输入、及 2-V 至 18-V VIN 输入电源电压范围内工作。 输出电压可在 0.76 V 与 5.5 V 之间进行编程。此外，该器件还支持可调慢启动时间与电源良好功能。 TPS54225-Q1 采用 14 引脚 HTSSOP 封装，设计用于在 –40°C 至 85°C 的范围内工作。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 0.75 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 2 |
| Iq (typ) (mA) | 0.8 |
| Switching frequency (min) (kHz) | 700 |
| Switching frequency (max) (kHz) | 700 |
| Features | Enable, Power good, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 105 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | D-CAP2 |
| Duty cycle (max) (%) | 90 |
| Type | Converter |

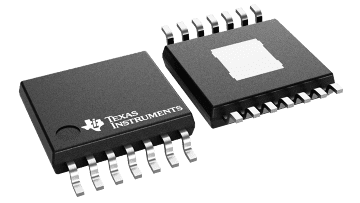

| HTSSOP (PWP) | 14 | 32 mm² 5 x 6.4 |
