TPS54478

正在供货

产品详情

TPS54478 器件一款全功能 6V、4A 同步降压电流模式转换器，具有两个集成的 MOSFET。

TPS54478 集成了 MOSFET、通过实施电流模式控制来减少外部组件数量、通过启用高达 2MHz 的开关频率来减小电感器尺寸，并借助小型 3mm × 3mm 热增强型 WQFN 封装尽量减小 IC 封装尺寸，从而实现小型设计。

TPS54478 在工作温度范围内以精确 (±1%) 的电压基准 (V_REF) 为多种负载提供精准调节。通过集成的 30mΩ MOSFET 和典型值为 525µA 的电源电流，效率得到最大限度提升。器件可利用使能引脚进入关断模式，关断电源电流可降至 2.5µA。

欠压锁定在内部设定为 2.6V，但可通过使能引脚上的电阻器网络来设定阈值，使之提高。输出电压启动斜坡由软启动引脚控制。一个开漏电源正常信号表示输出处于其标称电压值的 93% 至 107% 之内。

逐周期电流限制、断续过流保护和热关断功能在过流情况下可保护器件不受损坏。

要获得更多 SWIFT ™文档，请参阅 TI 网站 www.ti.com/swift。

Vin (min) (V)	2.95
Vin (max) (V)	6
Vout (min) (V)	0.6
Vout (max) (V)	4.5
Iout (max) (A)	4
Iq (typ) (mA)	0.525
Switching frequency (min) (kHz)	200
Switching frequency (max) (kHz)	2000
Features	Enable, Frequency synchronization, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, Tracking, UVLO adjustable
Operating temperature range (°C)	-40 to 150
Rating	Catalog
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	98
Type	Converter

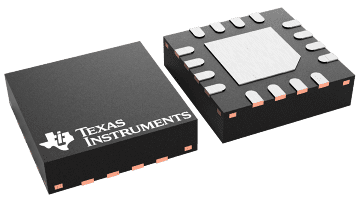

WQFN (RTE)

9 mm² 3 x 3
