TLC5929

正在供货

具有 7 位全局亮度控制、省电模式和自诊断功能的 16 通道恒流 LED 驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

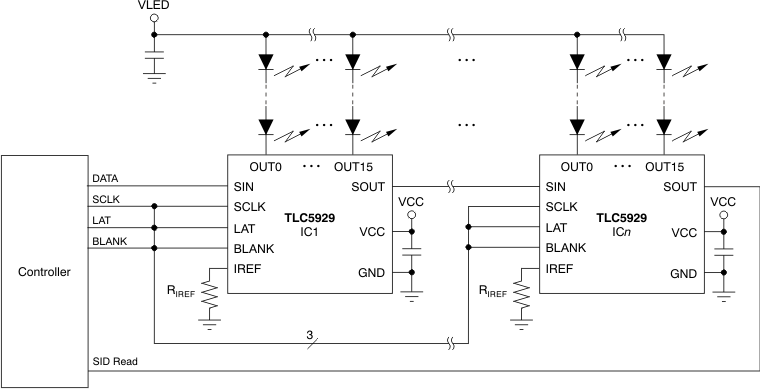

TLC5929 是 16 通道恒定电流汇极 LED 驱动器。可通过向内部寄存器写入数据对每一通道进行开关操作。所有 16 个通道的恒定电流值都由单个外部电阻器设置，此电阻器支持 128 步全局亮度控制 (BC)。

TLC5929 具有六个错误标记：LED 开路检测 (LOD)、LED 短路检测(LSD)、输出漏电检测 (OLD)、参考电流端接短路检测 (ISF)、预热报警 (PTW) 以及散热故障标记 (TEF)。此外，LOD 和 LSD 功能还提供无形检测模式 (IDM)，可在输出关闭时检测这些故障。故障检测结果可通过串行接口端口读取。

TLC5929 还具有省电模式，可在全部输出关闭后将总电流消耗设为 10 µA（典型值）。

16 个支持开关控制的恒定电流汇极输出通道
电流性能：
- 40 mA (V_CC ≤ 3.6 V)
- 50 mA (V_CC > 3.6 V)
全局亮度控制： 7 位（128 步）
电源电压范围： 3.0 V 至 5.5 V
LED 电源电压：高达 10 V
恒定电流准确性:
- 通道间 = ±1% （典型值），±3% (最大值)
- 设备间 = ±2% (典型值), ±4% (最大值)
数据传输速率： 33 MHz
BLANK 脉宽： 40 ns （最小值）
支持无形检测模式的 LED 开路检测 (LOD)/LED 短路检测
输出漏电检测 (OLD) 可检测 3 µA 漏电
预热报警 (PTW)
热关断 (TSD)
电流参考端接短路标记 (ISF)
10-µA 流耗节电模式
欠压锁定可设置默认数据
每通道间 2-ns 延迟开关可最大限度减少浪涌电流
工作温度范围： –40°C 至 +85°C

Features	Error Flag, Fault Detection, LED Open Detection, LED Short to Ground Detection, LED Short to VLED Detection, ON/OFF LED Driver, Power good, Thermal shutdown
Data transfer rate (typ) (MHz)	33
Ch to ch accuracy (typ) (±%)	1.5
Rating	Catalog
Operating temperature range (°C)	-40 to 85

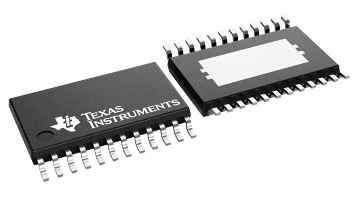

HTSSOP (PWP)	24	49.92 mm² 7.8 x 6.4

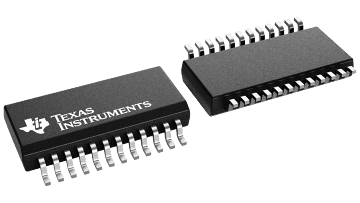

SSOP (DBQ)	24	51.9 mm² 8.65 x 6
VQFN (RGE)	24	16 mm² 4 x 4
