BQ76PL536A

正在供货

产品详情

bq76PL536A 器件是一款用于 3 至 6 节串联锂离子电池的可堆叠电池监视器和保护器。bq76PL536A 集成有模拟前端 (AFE) 与高精度模数转换器 (ADC)，共同用于实现对电池电芯电压的精确测量。温度使用一个单独的 ADC 进行测量。

除了测量温度外，该器件还能够为各个通道提供过压和欠压监控保护。该器件通过非易失性存储器来存储用户可编程的保护阈值和延迟时间。一旦超出其中某个阈值，就会输出故障信号。

通过堆叠 bq76PL536A 器件，可支持由 192 个电芯组成的叠层电池。所有器件通过高速 SPI 接口进行连接。

支持 3 至 6 节电芯以及所有化合成分
热插拔
用于数据通信的高速串行外设接口 (SPI)
支持垂直堆叠的接口
设备之间无需隔离组件
工业温度范围：–40°C 至 85°C
高精度模数转换器 (ADC)：
- ±1mV 典型精度
- 14 位分辨率，6µs 转换时间
- 9 个 ADC 输入：其中 6 个用于电芯电压（或 6 电芯电压）、2 个用于温度、1 个为通用输入
- 支持同步测量的专用引脚
配置数据存储在具有差错校验/纠正 (ECC) 功能的一次性可编程 (OTP) 寄存器中
内置比较器（二级保护器）支持：
- 过压和欠压保护
- 过热保护
- 可编程的阈值和延迟时间
- 专用故障输出信号
支持安全超时功能的电芯均衡控制输出
- 通过外部组件设置均衡电流
电源电压范围：6V 至 30V（连续电压），峰值电压为 36V
低功耗：
- 休眠电流典型值为 12µA，空闲电流典型值为 45µA
集成 5V、3mA 高精度 LDO

All trademarks are the property of their respective owners.

Number of series cells (min)	3
Vin (max) (V)	27
Features	Cell balancing, LDO output, One-Time Programmable (OTP) memory, Overtemperature protection, Overvoltage protection, Precision ADC, SPI, Undervotlage protection
Device type	Cell monitor and balancer
Number of series cells (max)	6
Operating temperature range (°C)	-40 to 85
Rating	Catalog
Battery overvoltage protection (min) (V)	2
Battery overvoltage protection (max) (V)	5
Communication interface	SPI
Operating current (typ) (µA)	10500

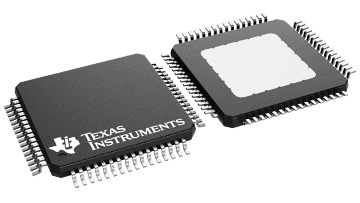

HTQFP (PAP)

144 mm² 12 x 12
