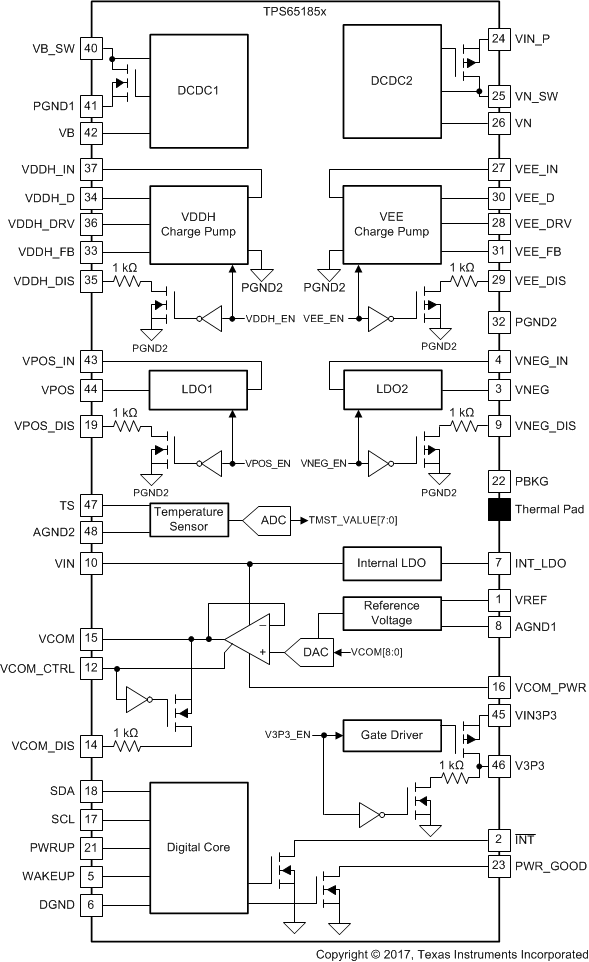

TPS65185x 器件是一款单芯片电源，专为在便携式电子阅读器 应用中使用的 E Ink Vizplex 显示而设计，并且此器件支持 9.7 英寸及以上的面板尺寸。两个高效直流/直流升压转换器生成 ±16V 电压轨。这两个电压轨通过两个电荷泵分别升压至 22V 和 –20V，进而为 Vizplex 面板提供栅极驱动电源。两个跟踪 LDO 生成 ±15V 源级驱动电源，最高支持 120/200mA (TPS65185/TPS651851) 的输出电流。所有电压轨均可通过 I2C 接口进行调节，以适应特定的面板要求。
该器件通过线性放大器提供精确的背板偏置电压，并通过串行接口对电压值进行 9 位控制，电压值调节范围为 0V 至 –5.11V；而且具备根据不同面板条件灌/拉电流的能力。TPS65185x 支持自动面板跳变电压测量，因此无需在生产线上手动校准 VCOM。测量结果会储存在非易失性存储器中，成为新的 VCOM 加电默认值。

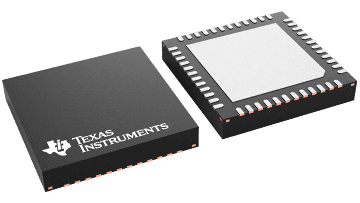

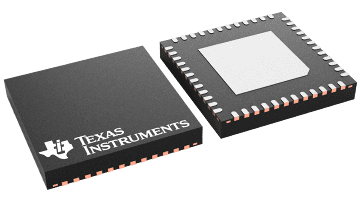

TPS65185 采用两种封装，一种是间距 0.5mm 的 48 引脚 7mm × 7mm2 VQFN (RGZ) 封装，另一种是间距 0.4mm 的 48 引脚 6mm × 6mm2 VQFN (RSL) 封装。TPS651851 采用间距 0.4mm 的 48 引脚 6mm × 6mm2 VQFN (RSL) 封装。
| Regulated outputs (#) | 4 |
| Configurability | Factory programmable |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 5.9 |
| Iout (max) (A) | 0 |
| Features | Enable, Enable pin, I2C control, Power sequencing, Soft-start adjustable, Thermal shutdown |
| Step-up DC/DC converter | 2 |
| Step-down DC/DC converter | 0 |
| LDO | 2 |
| Iq (typ) (mA) | 5.5 |
| Rating | Catalog |
| Switching frequency (max) (kHz) | 1000 |
| Operating temperature range (°C) | -40 to 85 |
| Processor supplier | E Ink |
| Processor name | Vizplex |
| Shutdown current (ISD) (typ) (µA) | 3.5 |
| Switching frequency (typ) (kHz) | 1000 |
| VQFN (RGZ) | 48 | 49 mm² 7 x 7 |
| VQFN (RSL) | 48 | 36 mm² 6 x 6 |
