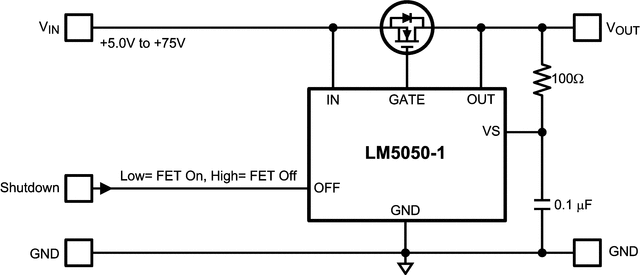

LM5050-1/-Q1 高侧 OR-ing FET 控制器与外部 MOSFET 配合工作，当与电源串联时则用作理想的二极管整流器。此 ORing 控制器可使 MOSFET 替换电源分配网络中的二极管整流器，从而降低功率损耗和压降。
LM5050-1/-Q1 控制器为外部 N 沟道 MOSFET 和快速响应比较器提供电荷泵栅极驱动，以在电流反向流动时关断 FET。LM5050-1/-Q1 可连接 5V 至 75V 的电源，可承受高达 100V 的瞬态电压。
| Vin (min) (V) | 5 |
| Vin (max) (V) | 75 |
| Number of channels | 1 |
| Features | AUX input, Linear control, Reverse current blocking, Reverse polarity protection |
| Iq (typ) (mA) | 0.4 |
| Iq (max) (mA) | 0.72 |
| FET | External single FET |
| IGate source (typ) (µA) | 31 |
| IGate source (max) (µA) | 41 |
| IGate sink (typ) (mA) | 2.8 |
| IGate pulsed (typ) (A) | 2.8 |
| Operating temperature range (°C) | -40 to 125 |
| VSense reverse (typ) (mV) | -41, -28 |
| Design support | EVM, Simulation Model |
| Rating | Catalog |
| Imax (A) | 250 |
| VGS (max) (V) | 14 |
| Shutdown current (ISD) (mA) (A) | 0.1 |
| Device type | ORing controller |
| Product type | ORing controller |
| SOT-23-THN (DDC) | 6 | 8.12 mm² 2.9 x 2.8 |
