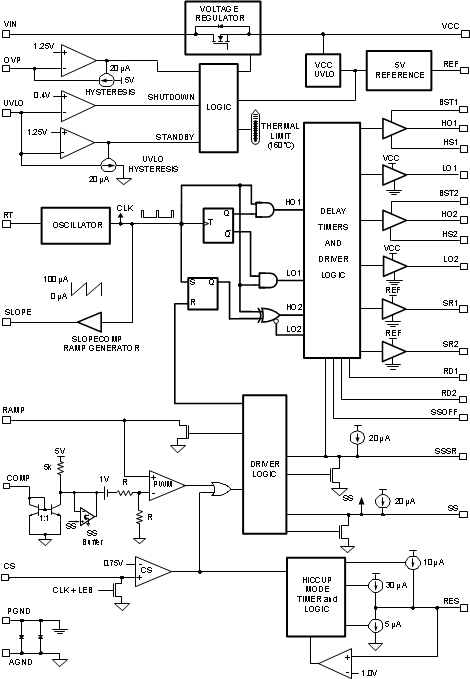

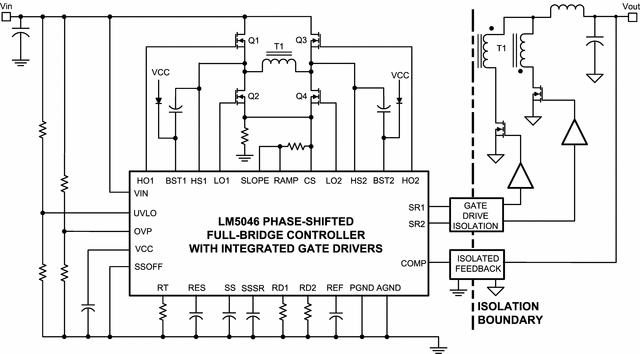

LM5046 脉宽调制 (PWM) 控制器具有 利用电流模式或电压模式控制实现相移全桥拓扑电源转换器 所需的全部功能。该器件可由输入电压最高可达 100V 的隔离式 DC-DC 转换器初级侧供电运行。这款高度集成的控制器 - 驱动器可为四个外部桥式金属氧化物半导体场效应晶体管 (MOSFET) 提供 2A 双路高侧和低侧栅极驱动器，同时为次级侧同步整流 MOSFET 提供控制信号。外部电阻通过编程方式设定死区，以启用初级侧场效应晶体管 (FET) 的零电压转换。由于同步整流器能够以智能方式启动，因此支持电源转换器单调导通，即使在预偏置负载条件下也是如此。其他 功能 包括逐周期电流限制、断续模式重启、可编程软启动、同步整流软启动和具有同步和热关断功能的 2MHz 振荡器。
All trademarks are the property of their respective owners.
| Topology | Phase-shifted full bridge |
| Control mode | Current |
| Duty cycle (max) (%) | 100 |
| Switching frequency (max) (kHz) | 1000 |
| Features | Adjustable switching frequency, Current limiting, Error amplifier, High-voltage startup, Integrated gate drivers, SR logic, Soft start, Soft switching |
| UVLO thresholds on/off (V) | Programmable/1.25V |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Gate drive (typ) (A) | 1.5, 2 |
| Vin (max) (V) | 14 |
| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |

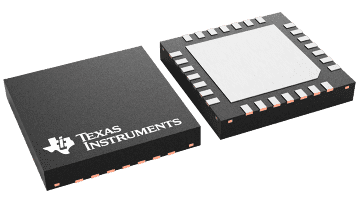

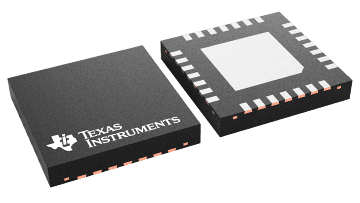

| WQFN (RSG) | 28 | 25 mm² 5 x 5 |
