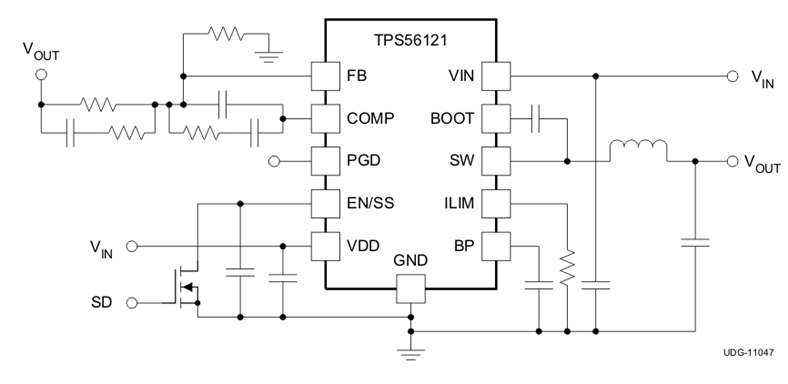

TPS56121 是一款工作电源电压在 4.5 V 与14 V 之间 的高效率大电流同步降压转换器。该器件可在高达 15 A 的负载下产生低至 0.6 V 的输出电压。 集成型 NexFET 功率 MOSFET 可带来小型化与易用性优势。

该器件可通过电压前馈补偿实施电压模式控制，能够在输入电压变化时立即做出响应。

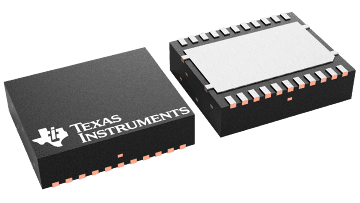

TPS56121 采用热增强型 22-引 PQFN (DQP) PowerPAD 封装。

该器件支持高度的设计灵活性，可提供各种用户可编程功能，其中包括软启动、过流保护 (OCP) 级以及环路补偿。 OCP 级可通过由 ILIM 引脚连接至电路接地的单个外部电阻器进行编程。 在初始上电排序过程中，该器件可进入校准环节，测量 ILIM 引脚电压，并设置内部l OCP 电压级。 在工作中，可在通电时通过将可编程 OCP 电压级与整个低侧 FET 的电压压降进行比较来判断是否为过流状况。 然后，其可在消除故障后进入关断／重启环节。
