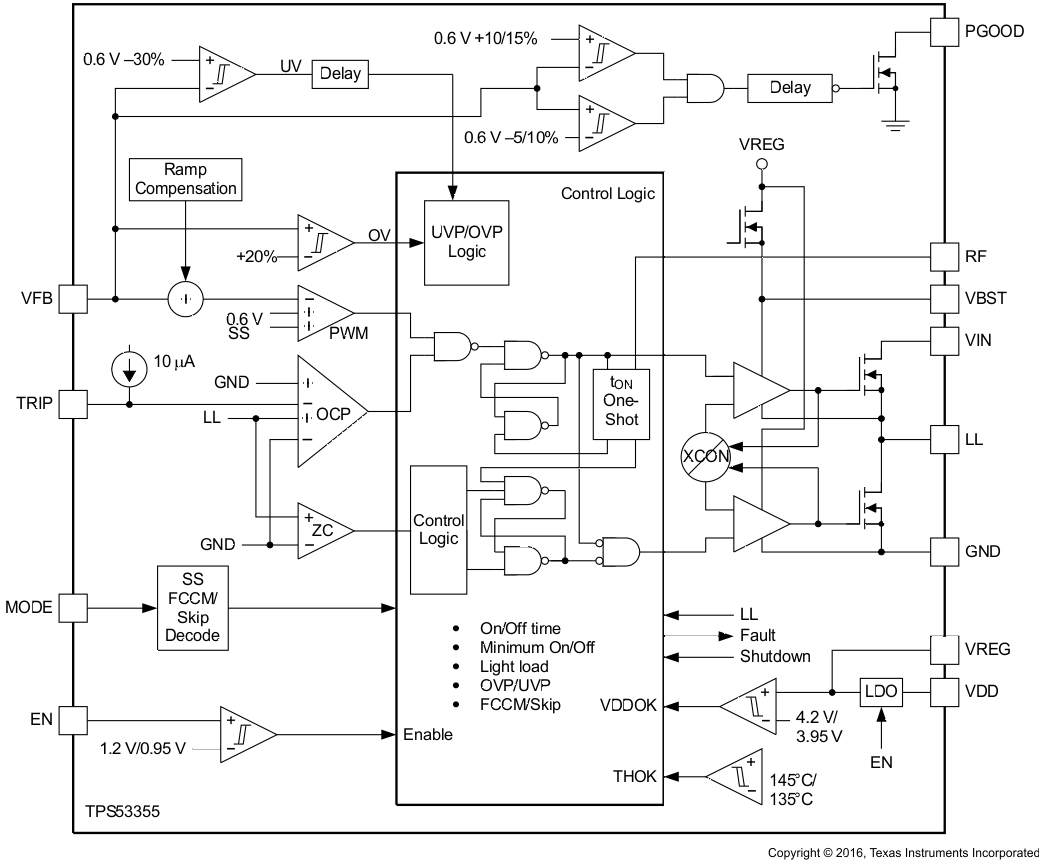

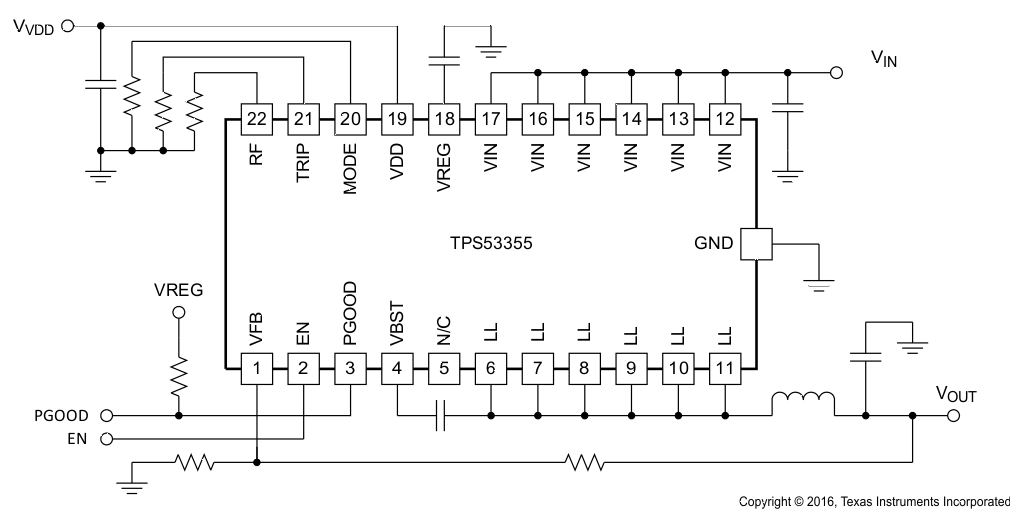

TPS53355 是一款具有集成 MOSFET 的 D-CAP™ 模式、30A 同步转换器。它的设计目标是简单易用、减少外部元件，以及适用于空间受限的电源系统。
该器件具有 5mΩ/2mΩ 集成 MOSFET、1% 精度、0.6V 基准电压和集成的升压开关。具有竞争力的特性示例包括：1.5V 至 15V 宽转换输入电压范围、超低的外部元件数、针对超快瞬变的 D-CAP™ 模式控制、自动跳跃模式运行、内部软启动控制、可选频率并且无需补偿。
转换输入电压范围为 1.5V 至 15V，电源电压范围为 4.5V 至 25V，输出电压范围为 0.6V 至 5.5V。

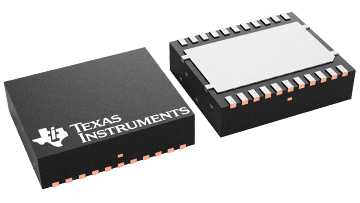

该器件采用 22 引脚 6mm × 5mm QFN 封装。
LMZ31530 将 TPS53355 电感器和其他无源器件集成在一个易于使用的小型模块中。
| Vin (min) (V) | 1.5 |
| Vin (max) (V) | 15 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 30 |
| Iq (typ) (mA) | 0.32 |
| Switching frequency (min) (kHz) | 250 |
| Switching frequency (max) (kHz) | 1000 |
| Features | Adjustable current limit, Enable, Forced PWM, Light Load Efficiency, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, UVLO Fixed |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | D-CAP |
| Duty cycle (max) (%) | 90 |
| Type | Converter |
| LSON-CLIP (DQP) | 22 | 30 mm² 6 x 5 |
