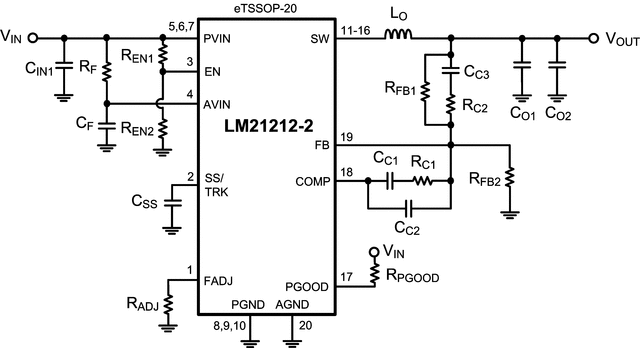

LM21212-2 是一款单片同步降压稳压器，能够提供高达 12A 的持续输出电流，同时以出色的效率产生低至 0.6V 的输出电压。该器件经过优化，可在 2.95V 至 5.5V 的输入电压范围内工作，因此适合各种低电压系统。电压模式控制环路可提供高噪声抗扰度和低占空比能力，并且可通过任何类型的输出电容补偿至稳定状态，从而提供最大的灵活度和易用性。

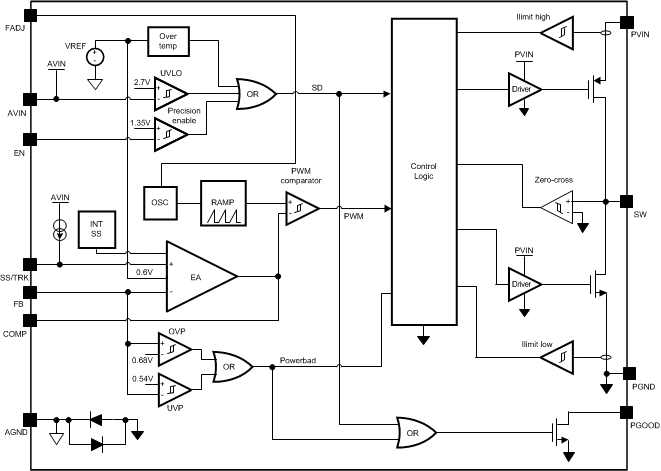

LM21212-2 具有 内部过压保护 (OVP) 和过流保护 (OCP) 功能，可提高系统可靠性。精密使能引脚和集成 UVLO 支持对器件的打开进行严格的控制和定序。启动浪涌电流受内部固定和外部可调的软启动电路限制。借助集成电源正常状态电路，可实现故障检测和电源定序。
LM21212-2 设计用于在多轨电源架构中良好运行。可使用 SS/TRK 引脚将该器件的输出电压配置为跟踪外部电压轨。可通过外部电阻器在 300kHz 至 1.55MHz 范围内对开关频率进行编程。

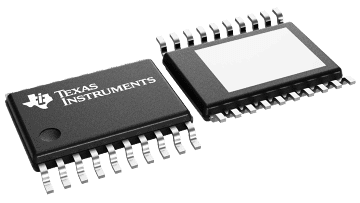

如果在启动时对输出进行预偏置，则不会灌入电流，从而使输出电压平稳上升，超过预偏置电压。该稳压器采用具有外露焊盘的 20 引脚 HTSSOP 封装，该焊盘可焊接至 PCB，因而无需大型散热装置。
| Vin (min) (V) | 2.95 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 12 |
| Iq (typ) (mA) | 1.5 |
| Switching frequency (min) (kHz) | 300 |
| Switching frequency (max) (kHz) | 1500 |
| Features | Enable, Power good, Pre-Bias Start-Up, Synchronous Rectification, Tracking |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | Voltage mode |
| Duty cycle (max) (%) | 100 |
| Type | Converter |
| HTSSOP (PWP) | 20 | 41.6 mm² 6.5 x 6.4 |
