LMZ14201H SIMPLE SWITCHER 电源模块是一款易于使用的降压直流/直流解决方案，可驱动高达 1A 的负载，并具有出色的电源转换效率、线路和负载调节以及输出精度。LMZ14201H 采用创新型封装，可提高热性能并支持手工或机器焊接。

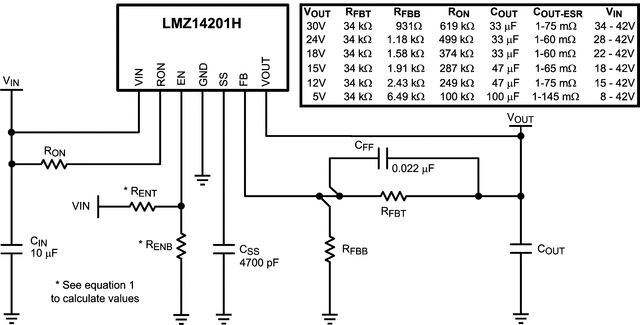

LMZ14201H 支持 6V 至 42V 的输入电压轨范围，可提供低至 5V 的高精度可调节输出电压。LMZ14201H 仅需三个外部电阻和四个外部电容器即可完善电源解决方案。LMZ14201H 的设计可靠而稳健，并且具有以下保护特性：热关断、输入欠压锁定、输出过压保护、短路保护、输出限流以及预偏置输出的启动功能。单个电阻最高可将开关频率调节至 1MHz。
(1)EN 55022:2006、+A1:2007、FCC 第 15 部分 B 子部分：2007。
| Iout (max) (A) | 1 |
| Vin (min) (V) | 6 |
| Vin (max) (V) | 42 |
| Vout (min) (V) | 5 |
| Vout (max) (V) | 24 |
| Soft start | Adjustable |
| Features | EMI Tested, Enable, Tracking |
| Operating temperature range (°C) | -40 to 125 |
| Iq (typ) (mA) | 1 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 1000 |
| Switching frequency (min) (kHz) | 200 |
| Duty cycle (max) (%) | 92.5 |
| Topology | Buck, Inverting Buck-Boost, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | Constant on-time (COT) |

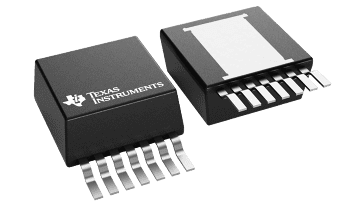

| TO-PMOD (NDW) | 7 | 139.9032 mm² 10.16 x 13.77 |
