LMZ14202H SIMPLE SWITCHER 电源模块是一款易于使用的降压直流至直流 (DC-DC) 解决方案，此解决方案能够以出色的功率转换效率、线路和负载调节和输出精度驱动高达 2A 的负载。 LMZ14202H 采用创新型封装，此封装可提高热性能并可实现手工或机器焊接。

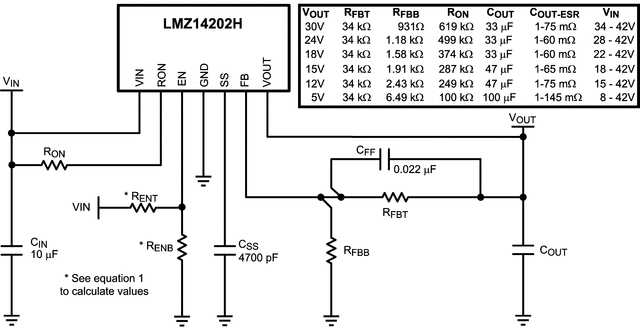

LMZ14202H 可接受 6V 到 42V 之间的输入电压轨，提供低至 5V 的可调且高精确度输出电压。 LMZ14202H 只需 3 个外部电阻器和 4 个外部电容器即可完成电源解决方案。 LMZ14202H 是一款具有以下保护特性的可靠且稳定耐用的设计：热关断、输入欠压闭锁、输出过压保护、短路保护、输出电流限制并允许启动至一个预偏置输出。 一个单个电阻器将开关频率调节至 1MHz。
1EN 55022:2006，+A1:2007，FCC 部分 15 子部分 B: 2007.
All trademarks are the property of their respective owners.
| Iout (max) (A) | 2 |
| Vin (min) (V) | 6 |
| Vin (max) (V) | 42 |
| Vout (min) (V) | 5 |
| Vout (max) (V) | 24 |
| Soft start | Adjustable |
| Features | EMI Tested, Enable, Tracking |
| Operating temperature range (°C) | -40 to 125 |
| Iq (typ) (mA) | 1 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 1000 |
| Switching frequency (min) (kHz) | 200 |
| Duty cycle (max) (%) | 92.5 |
| Topology | Buck, Inverting Buck-Boost, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | Constant on-time (COT) |

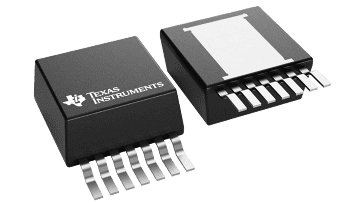

| TO-PMOD (NDW) | 7 | 139.9032 mm² 10.16 x 13.77 |
