TPS53315 是一款具有集成 MOSFET 的 D-CAP 集成电路、12A 同步开关转换器。该器件用于实现易于使用、具有较少外部元件数量且采用小型封装的电源系统。
该器件支持单轨输入，具有一个 19mΩ 和一个 7mΩ 集成 MOSFET、精确的 1% 0.6V 基准以及集成升压开关。一些具有竞争力的特性包括：大于 96% 的最大效率、3V 至 15V 的宽输入电压范围、极少的外部元件数量、用于超快瞬态的 D-CAP 集成电路、可选择的自动跳跃和 PWM 操作、内部软启动控制、可调频率以及无需补偿。
转换输入电压范围为 3 V 至 15 V，电源电压范围为 4.5 V 至 25 V，输出电压范围为 0.6V 至 5.5V。

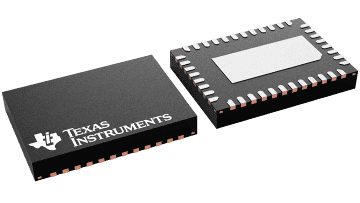

TPS53315 采用 5mm × 7mm 40 引脚 VQFN 封装，工作温度范围为 –40°C 至 85°C。
| Vin (min) (V) | 3 |
| Vin (max) (V) | 15 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 12 |
| Iq (typ) (mA) | 0.32 |
| Switching frequency (min) (kHz) | 250 |
| Switching frequency (max) (kHz) | 1000 |
| Features | Adjustable current limit, Enable, Forced PWM, Light Load Efficiency, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, UVLO Fixed |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | D-CAP |
| Duty cycle (max) (%) | 90 |
| Type | Converter |
| VQFN (RGF) | 40 | 35 mm² 7 x 5 |
