TPS57060-Q1

正在供货

产品详情

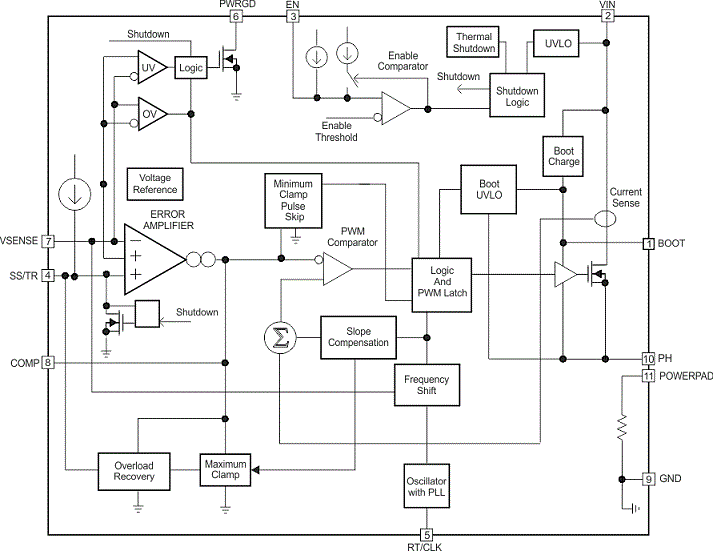

TPS57060-Q1 器件是一款 60V 0.5A 降压型稳压器，集成了high-side MOSFET。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式将无负载稳压输出电源电流降至 116µA。使能引脚处于低电平状态时，关断电流降至 1.3µA。

其欠压锁定电压在内部设定为 2.5V，但可用使能引脚将之提高。输出电压startup过程中的斜坡受控于缓启动引脚，该引脚还可用于配置时序和跟踪。开漏电源正常信号表示输出介于其标称电压的 92% 至 109% 范围之内。

宽开关频率范围允许对效率及外部组件尺寸进行优化。频率折返和热关断功能在过载情况下保护部件。

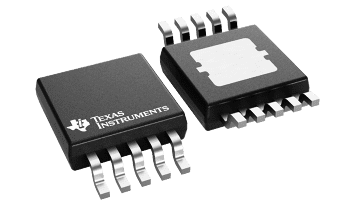

TPS57060-Q1 器件采用 10 引脚耐热增强型 MSOP-PowerPAD™封装 (DGQ) 和 VSON (DRC) 封装。

Qualified for Automotive 应用
AEC-Q100 Qualified with the Following Results:
- 器件温度等级 1：–40°C 至 +125°C
- Device HBM ESD Classification Level 2
- Device CDM ESD Classification Level C4B
3.5V 至 60V 输入电压范围
200mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
借助脉冲跳跃在轻负载时实现高效率 Eco-mode™控制机制
116µA 静态工作电流
1.3µA 关断电流
100kHz 至 2.5MHz 开关频率
同步至外部时钟
可调缓起动/排序
欠压和过压Power Good输出
可调 UVLO 电压和滞后
0.8V 内部电压基准
由 SwitcherPro™软件工具
(www.ti.com.cn/tool/cn/SwitcherPro)

Vin (min) (V)	3.5
Vin (max) (V)	60
Vout (min) (V)	0.8
Vout (max) (V)	58
Iout (max) (A)	0.5
Iq (typ) (mA)	0.116
Switching frequency (min) (kHz)	100
Switching frequency (max) (kHz)	2500
Features	Enable, Frequency synchronization, Light Load Efficiency, Over Current Protection, Power good, Soft Start Adjustable, Tracking, UVLO adjustable
Operating temperature range (°C)	-40 to 125
Rating	Automotive
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	98
Type	Converter

HVSSOP (DGQ)	10	14.7 mm² 3 x 4.9
VSON (DRC)	10	9 mm² 3 x 3
