TPS61240-Q1 器件是一款高效同步升压直流/直流转换器，经过优化，可用于由三节碱性/镍镉/镍氢电池或单节锂离子/锂聚合物电池供电的产品。TPS61240-Q1 支持高达 450mA 的输出电流。TPS61240-Q1 的输入谷值电流限值为 500mA。
TPS61240-Q1 器件可在 2.3V 至 5.5V 的输入电压范围内提供 5V（典型值）固定输出电压，而且支持具有更大电压范围的电池。停机期间，负载与电池完全断开。TPS61240-Q1 升压转换器基于准恒定导通时间谷值电流模式控制方案。
关断时，TPS61240-Q1 在输出电压引脚处呈现高阻抗。因此，该器件适用于在 TPS61240-Q1 关断时 需要由其他电源驱动 稳压输出总线的应用。
在轻负载期间，该器件将自动脉冲跳跃，以最低静态电流实现最高效率。在关断模式下，电流消耗减少至 1µA 以下。

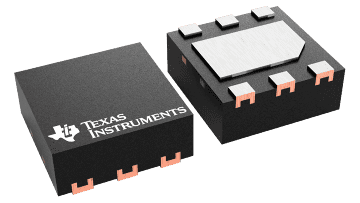

TPS61240-Q1 允许使用小型电感器和电容器，因此可实现较小的解决方案尺寸。TPS61240-Q1 采用 2mm × 2mm WSON 封装。
| Topology | Boost |
| Vin (min) (V) | 2.3 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 5 |
| Vout (max) (V) | 5 |
| Switch current limit (typ) (A) | 0.6 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 3500 |
| Switching frequency (max) (kHz) | 3500 |
| Iq (typ) (mA) | 0.03 |
| Features | Enable, Light Load Efficiency, Load Disconnect, Synchronous Rectification |
| TI functional safety category | Functional Safety-Capable |
| Duty cycle (max) (%) | 100 |
| Operating temperature range (°C) | -40 to 105 |
| Rating | Automotive |
| WSON (DRV) | 6 | 4 mm² 2 x 2 |
