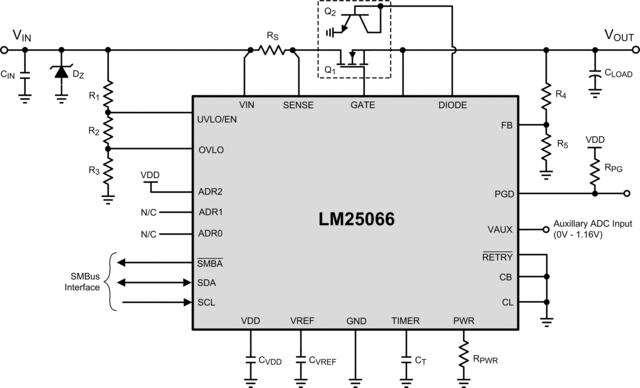

LM25066 将高性能热插拔控制器与兼容 PMBus™ 的 SMBus/I2C 接口完美结合，可对背板电源总线所连接的计算和存储刀片的电气工作条件进行精确测量、保护与控制。LM25066 通过 SMBus 接口持续向系统管理主机提供实时电源、电压、电流、温度和故障数据。

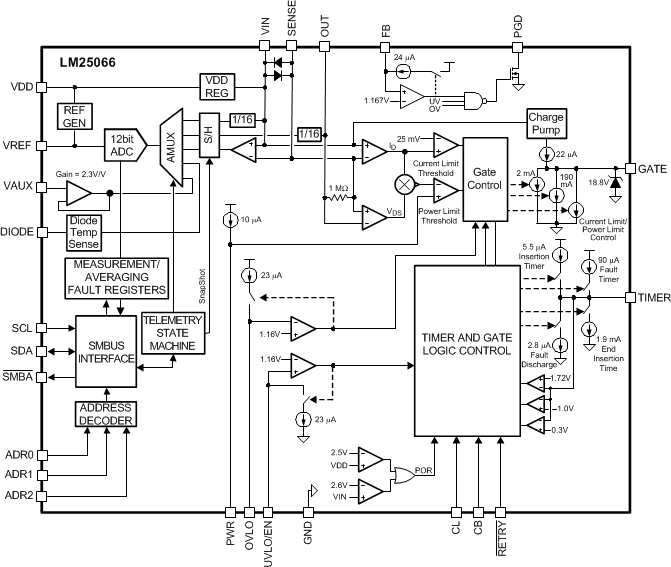

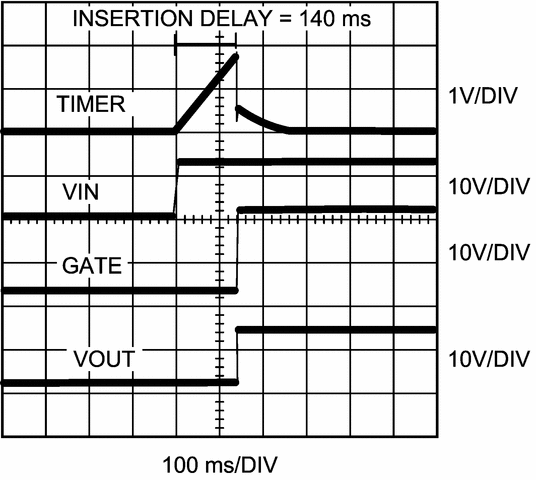

LM25066 控制模块包含一种独特的热插拔架构，可提供电流和功率限制功能，以便在电路板插入带电系统背板或其他任何“热”电源时保护敏感电路。该器件还具有一个反应灵敏的断路器，可在输出端发生短路时保护器件免遭损坏。输入欠压和过压电平、滞后电压、插入延迟时间和故障检测时间均可配置。LM25066 上的温度监视模块外接一个低成本二极管，用于监视外部 MOSFET 或其他温度敏感型组件的温度。“电源正常”输出可在输入和/或输出电压超出设定范围时迅速提供指示信息。LM25066 在整个温度范围内的电流测量精度为 ±2.4%。
LM25066 监视模块计算子系统工作参数（VIN、IIN、PIN 和 VOUT）以及峰值功率的瞬时值与平均值。精确的功率平均值计算通过求取输入电压与电流之积的平均值来实现。黑盒（遥测数据/故障捕捉）功能在出现警告或故障时捕捉并存储遥测数据与器件状态。
All trademarks are the property of their respective owners.
| FET | External |
| Vin (min) (V) | 2.9 |
| Vin (max) (V) | 17 |
| Vabsmax_cont (V) | 24 |
| Current limit (min) (A) | 0.01 |
| Current limit (max) (A) | 500 |
| Overcurrent response | Circuit breaker, current limiting |
| Fault response | Auto-retry, Latch-off |
| Soft start | Adjustable |
| Overvoltage response | Cut-off |
| Features | Current monitoring, Fault output, PMBus, Power good signal |
| Rating | Catalog |
| Device type | eFuses and hot swap controllers |
| Operating temperature range (°C) | -40 to 125 |
| Function | Adjustable current limit, Current monitoring, Inrush current control, Overvoltage protection, Power good signal, Short circuit protection, Thermal shutdown |

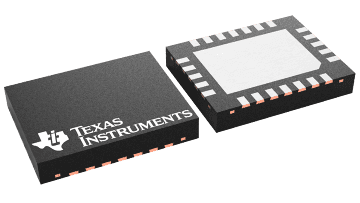

| WQFN (NHZ) | 24 | 20 mm² 5 x 4 |
