TPS2540 / 40A 和 TPS2541 整合了限流的 USB 端口电源开关和 USB 2.0 高速数据线 (D+ / D-) 开关以及 USB 充电端口识别电路。 其应用包括笔记本 PC 和其他智能型 USB 主机设备。 另外，宽带宽 (2.6 GHz) 数据线开关还具有低电容和低导通电阻，因而可最大限度地降低信号传输的边缘与相位失真。 TPS2540 / 40A / 41 监视 D+ 和 D-，并与兼容的客户端设备提供了正确的信号交换协议。
TPS2540 / 40A /41 支持下列充电逻辑方案：
CTL1～CTL3 逻辑输入用于从 TPS2540 / 40A 和 TPS2541 所提供的多种充电模式中选择其一。 这些充电模式允许主机设备在专用充电端口 (DCP) （模仿墙上适配器）、充电下游端口 (CDP) （可支持 1.5A 充电电流的有源 USB 2.0 数据通信） 或标准下游端口 (SDP) （可支持 500mA 电流的有源 USB 2.0 数据通信） 之间进行主动选择。 此外，TPS2540 / 40A /41 还集成了一种自动检测功能，该功能既支持符合电池充电规范 (BC1.2) 的 DCP 方案，同时也支持分频器模式 (Divider Mode)，无需用户从外部进行干预。
| Product type | Charge port controller |
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 5.5 |
| Continuous current (max) (A) | 2.5 |
| Current limit (A) | 0.25 to 2.7 |
| Operating temperature range (°C) | -40 to 85 |
| Enable | Active High |
| Number of switches | 1 |
| Current limit accuracy at 1 A | 0.1 |
| Rating | Catalog |

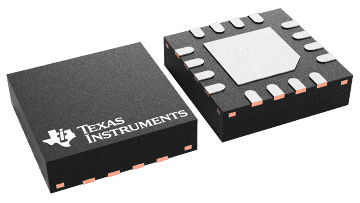

| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
