TLV707

正在供货

产品详情

TLV707 系列（TLV707 和 TLV707P）低压降线性稳压器 (LDO) 是具有出色线性及负载瞬态性能的低静态电流器件，适用于功耗敏感型应用。这些器件提供了 0.5% 的典型准确度。所有的版本均具有旨在实现安全性的热关断及过流保护功能。

此外，这些器件还能在采用仅 0.1µF 的有效输出电容时保持稳定。这一特性允许使用具有较高偏置电压和温度降额的成本有效电容器。这些器件还在无输出负载的情况下调节至额定的准确度。

另外，TLV707P 还提供了一个有源下拉电路，用于使输出快速放电。

TLV707 系列 LDO 采用 1mm x 1mm DQN (X2SON) 封装，因此适用于手持设备应用。

⁽¹⁾有关所有可用的电压选项，请参阅数据表末尾的封装选项附录。

⁽²⁾有关更多详细信息，请参阅机械、封装和可订购信息部分。

Output options	Fixed Output
Iout (max) (A)	0.2
Vin (max) (V)	5.5
Vin (min) (V)	2
Vout (max) (V)	3.6
Vout (min) (V)	0.85
Fixed output options (V)	0.85, 1, 1.15, 1.35, 1.7, 1.8, 1.85, 2.5, 2.6, 2.85, 2.9, 3, 3.1, 3.2, 3.3, 3.35, 3.4, 3.6
Noise (µVrms)	45
Iq (typ) (mA)	0.025
Thermal resistance θJA (°C/W)	208
Rating	Catalog
Load capacitance (min) (µF)	0.1
Regulated outputs (#)	1
Features	Enable
Accuracy (%)	1.5
PSRR at 100 KHz (dB)	40
Dropout voltage (Vdo) (typ) (mV)	250
Operating temperature range (°C)	-40 to 125

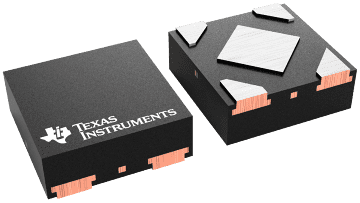

X2SON (DQN)

1 mm² 1 x 1
