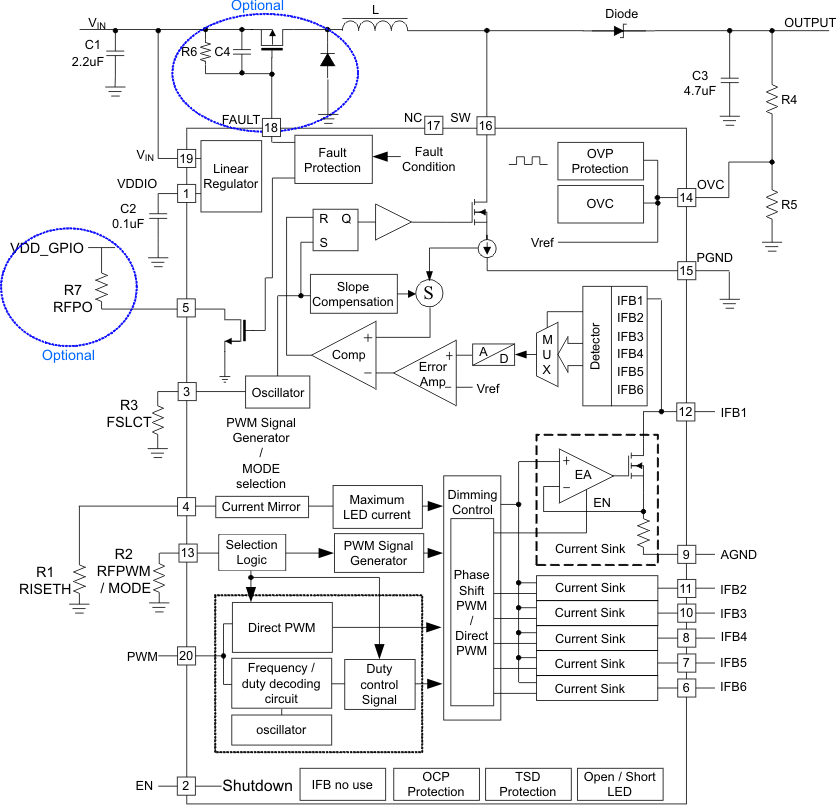

TPS61187 IC 为笔记本电脑 LCD 背光提供了一个高度集成的 WLED 驱动器解决方案。 这个器件具有一个内置的高效升压稳压器，此稳压器具有集成的 2.0A/40V 功率 MOSFET。 6 个电流宿稳压器提供了高精度的电流调节和匹配。 该器件总共能够支持多达 60 个 WLED。 此外，升压输出还可自动地将其电压调节至 WLED 正向电压以优化效率。
TPS61187 支持自动相移亮度调节方法和直接 PWM 亮度调节方法。 在相移 PWM 亮度调节期间，WLED 电流在由输入 PWM 信号控制的占空比上被接通/关闭并且根据集成脉宽调制 (PWM) 信号确定的频率，每个通道被移位。 这个信号的频率可由电阻器进行编程，同时占空比由一个输入到 PWM 引脚的外部 PWM 信号直接控制。 在直接 PWM 亮度调节期间，WLED 电流被与输入 PWM 信号同步接通/关闭。
| Number of channels | 6 |
| Vin (min) (V) | 5 |
| Vin (max) (V) | 24 |
| Vout (min) (V) | 5 |
| Vout (max) (V) | 40 |
| Type | Inductive |
| Switching frequency (max) (kHz) | 1000 |
| Duty cycle (max) (%) | 94 |
| LED current per channel (mA) | 30 |
| Peak efficiency (%) | 94 |
| Topology | Boost |
| Features | Load Disconnect During Shutdown |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |

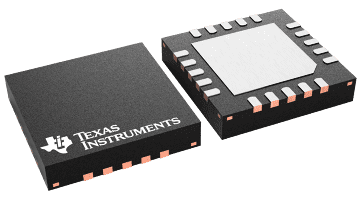

| WQFN (RTJ) | 20 | 16 mm² 4 x 4 |
