LMZ14202

正在供货

采用 Leaded SMT-TO 封装的 SIMPLE SWITCHER® 6V 至 42V、2A 电源模块

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

LMZ14202 SIMPLE SWITCHER 电源模块是一款易用型降压 DC-DC 解决方案，能够驱动高达 2A 的负载并且拥有出色的电源转换效率、线路和负载调节性能以及输出精度。 LMZ14202 采用创新型封装，可提高散热性能并支持手工或机器焊接。

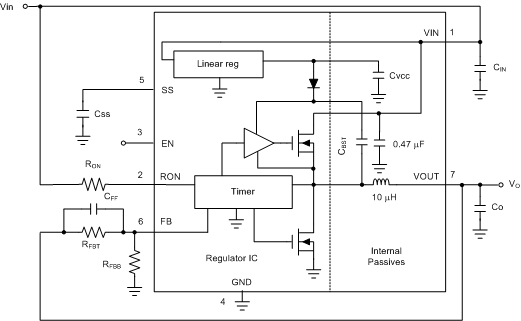

LMZ14202 的输入电压轨范围为 6V 和 42V，提供的高精度可调节输出电压低至 0.8V。LMZ14202 仅需三个外部电阻和四个外部电容即可完善电源解决方案。 LMZ14202 的设计可靠而稳健，并且具有以下保护特性：热关断、输入欠压锁定、输出过压保护、短路保护、输出限流以及预偏置输出的启动功能。单个电阻最高可将开关频率调节至 1MHz。

集成隔离电感
简单的印刷电路板 (PCB) 布局
使用外部软启动和精密使能实现灵活启动排序
针对浪涌电流以及输入欠压锁定 (UVLO) 和输出短路等故障提供保护
结温范围：–40°C 至 125°C
用于简单装配和制造的单个外露垫和标准引脚分配
针对现场可编程门阵列 (FPGA) 和特定用途集成电路 (ASIC) 供电的快速瞬态响应
低输出电压纹波
引脚到引脚兼容的系列器件：
- LMZ14203/2/1（最大值 42V；3A、2A 和 1A）
- LMZ12003/2/1（最大值 20V；3A、2A 和 1A）
针对 WEBENCH 电源设计工具完全启用
电气规范
- 总输出功率最高可达 12W
- 输出电流高达 2A
- 输入电压范围：6V 至 42V
- 输出电压范围：0.8V 至 6V

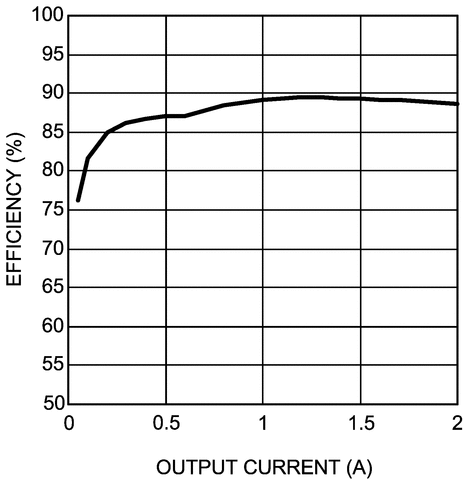

- 效率高达 90%
性能优势
- 在较高环境温度下运行不会降低耐热额定值
- 高效率有效减少了系统产生的热量
- 通过低辐射 (EMI) 测试标准 EN55022 B 类
- 外部组件数较少

应用

12V 和 24V 输入电源轨的负载点转换
时间要求严格的项目
空间受限类和高散热应用的易用型 7 引脚封装
PFM 7 引脚封装
负输出电压应用
（请见 AN-2027SNVA425）

All trademarks are the property of their respective owners.

Iout (max) (A)	2
Vin (min) (V)	6
Vin (max) (V)	42
Vout (min) (V)	0.8
Vout (max) (V)	6
Soft start	Adjustable
Features	EMI Tested, Enable, Tracking
Operating temperature range (°C)	-40 to 125
Iq (typ) (mA)	1
Regulated outputs (#)	1
Switching frequency (max) (kHz)	1000
Switching frequency (min) (kHz)	200
Duty cycle (max) (%)	92.5
Topology	Buck, Inverting Buck-Boost, Synchronous Buck
Type	Module
Rating	Catalog
Control mode	Constant on-time (COT)

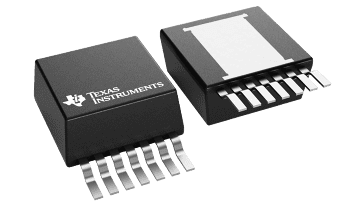

TO-PMOD (NDW)

139.9032 mm² 10.16 x 13.77
