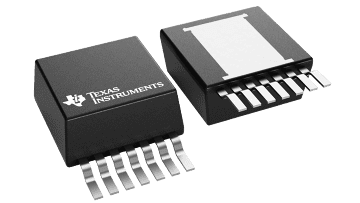

LMZ10503 电源模块是一款完整的易用型直流/直流解决方案，能够驱动高达 3A 的负载，并且拥有出色的电源转换效率、输出电压精度以及线路和负载调节性能。LMZ10503 采用创新型封装，可提高散热性能并支持手工或机器焊接。

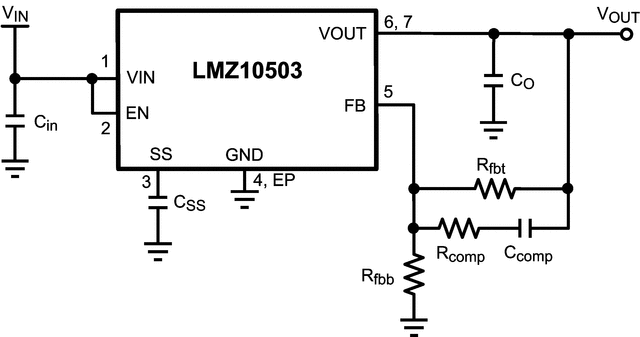

LMZ10503 的输入电压轨范围为 2.95V 至 5.5V，提供的高精度可调节输出电压低至 0.8V。PWM 开关的固定频率为 1MHz，确保了 EMI 特性的可预测性。两个外部补偿组件经过调节可设置最快的响应时间，并且允许选用陶瓷输出电容和/或电解输出电容。外部可编程软启动电容便于控制启动过程。LMZ10503 是一款稳定可靠的解决方案，具有以下 功能：用于针对过流或短路故障提供保护的无损逐周期峰值电流限制、热关断、输入低压锁定和预偏置启动。
| Iout (max) (A) | 3 |
| Vin (min) (V) | 2.95 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 5 |
| Soft start | Adjustable |
| Features | EMI Tested, Enable, Tracking |
| Operating temperature range (°C) | -40 to 125 |
| Iq (typ) (mA) | 1.7 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 1160 |
| Switching frequency (min) (kHz) | 750 |
| Duty cycle (max) (%) | 100 |
| Topology | Buck, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | Voltage mode |
| TO-PMOD (NDW) | 7 | 139.9032 mm² 10.16 x 13.77 |
