LM3241 是一款直流/直流转换器，此转换器经过优化可由单节锂离子电池为射频功率放大器 (PA) 供电。该器件还可用于许多其他 应用。该器件可将 2.7V 至 5.5V 输入电压降低至 0.6V 至 3.4V 可调节输出电压。此输出电压通过 VCON 模拟输入进行设定，便于控制射频功率放大器的功率级和效率。

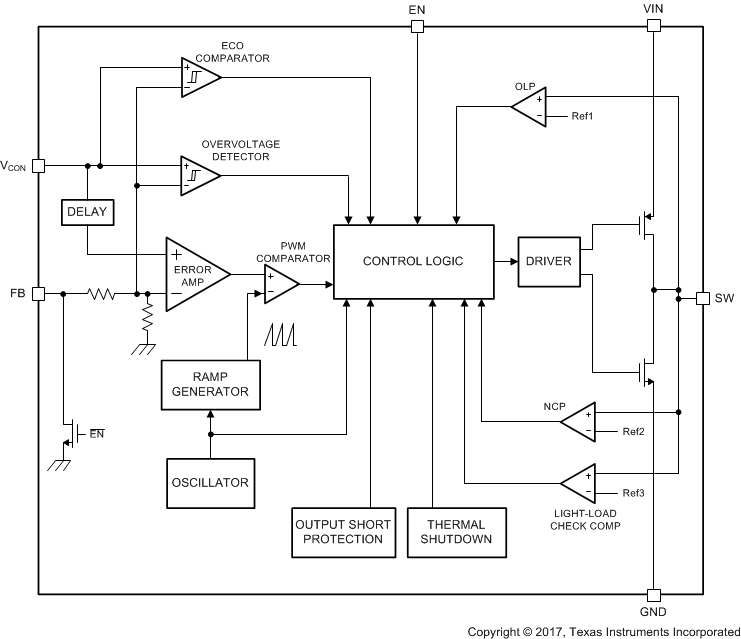

LM3241 提供 3 个运行模式。在 PWM 模式下，该器件以 6MHz（典型值）固定频率运行，因此可在驱动中等到重负载时最大限度地抑制射频干扰。在轻负载条件下，器件自动进入 Eco-mode 模式并以较低的开关频率运行。在 Eco-mode 模式下，静态电流降低，延长了电池使用寿命。该器件在关断模式下处于关闭状态，电池流耗降至 0.1µA（典型值）。

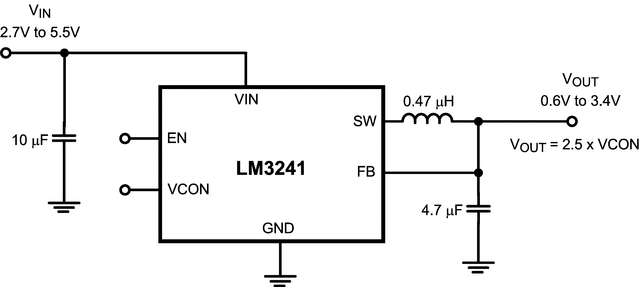

LM3241 采用 6 焊锡凸点无引线芯片级球栅阵列 (DSBGA) 封装。高开关频率 (6MHz) 便于使用小型表面贴装式组件。仅需 3 个小型的外部表面贴装式组件，其中包括 1 个电感器和 2 个陶瓷电容器。
| Vin (min) (V) | 2.7 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 3.4 |
| Iout (max) (A) | 0.75 |
| Iq (typ) (mA) | 0.045 |
| Switching frequency (min) (kHz) | 5700 |
| Switching frequency (max) (kHz) | 6300 |
| Features | Fixed Output |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | Voltage mode |
| Duty cycle (max) (%) | 100 |
| Type | Converter |

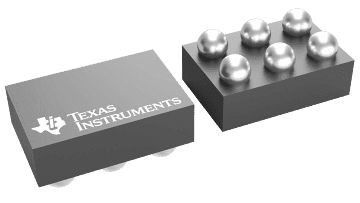

| DSBGA (YZR) | 6 | 2.1875 mm² 1.75 x 1.25 |
