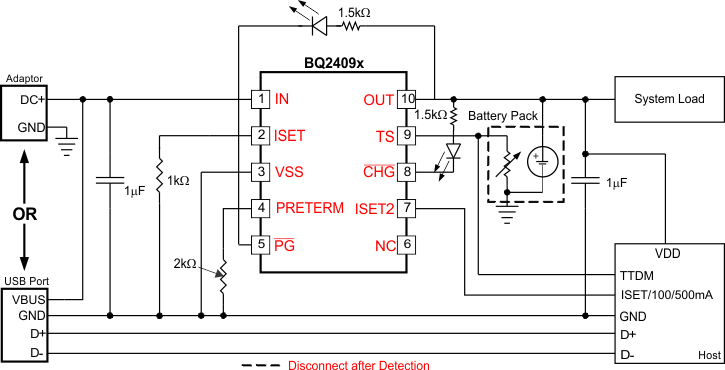

BQ2409x 系列器件是高度集成的锂离子和锂聚合物线性充电器器件，面向空间受限的便携式应用。该器件由 USB 端口或交流适配器供电。带输入过压保护的高输入电压范围支持低成本、非稳压适配器。
BQ2409x 具有为电池充电的单电源输出。如果在 10 小时的安全充电过程中平均系统负载无法让电池充满电，则可以使系统负载与电池并联。
电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值时，它会减少充电电流。
充电器功率级和充电电流检测功能完全集成在了一起。该充电器具有高精度电流和电压调节环路、充电状态显示和充电终止功能。预充电电流和终止电流阈值可通过一个外部电阻进行编程。快速充电电流值也可通过一个外部电阻进行编程。
| Number of series cells | 1 |
| Charge current (max) (A) | 1 |
| Vin (max) (V) | 6.45 |
| Cell chemistry | Li-Ion/Li-Polymer |
| Battery charge voltage (min) (V) | 4.2 |
| Battery charge voltage (max) (V) | 4.2 |
| Absolute max Vin (max) (V) | 12 |
| Control topology | Linear |
| Control interface | Standalone (RC-Settable) |
| Features | BAT temp thermistor monitoring (hot/cold profile), IC thermal regulation, Input OVP, VINDPM (Input voltage threshold to maximize adaptor power) |
| Vin (min) (V) | 4.45 |
| Rating | Catalog |
| Operating temperature range (°C) | 0 to 125 |

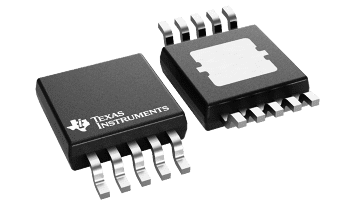

| HVSSOP (DGQ) | 10 | 14.7 mm² 3 x 4.9 |
