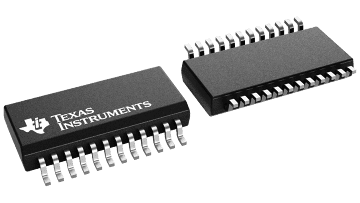

TLC59025 器件适用于 LED 显示和 LED 照明应用。TLC59025 包含一个 16 位移位寄存器和数据锁存器，它们将串行输入数据转换为并行输出格式。TLC59025 输出级有 16 个稳流端口，可提供均匀且恒定的电流，从而驱动各种变频型号的 LED。TLC59025 用于 LED 显示应用（例如 LED 面板）的系统设计中，具有出色的灵活性和器件性能。用户可通过外部电阻 Rext 将输出电流从 3mA 调节到 45mA，从而灵活地控制 LED 的光强度。TLC59025 在输出端口可提供最高 17V 的电压。另外，30MHz 的高时钟频率可满足大容量数据传输的系统要求。
串行数据通过 SDI 传送到 TLC59025，在移位寄存器中移位，然后通过 SDO 传送出去。LE 可以将移位寄存器中的串行数据锁存到输出锁存器。OE 使输出驱动器可以灌入电流。
| Features | ON/OFF LED Driver, Thermal shutdown |
| Data transfer rate (typ) (MHz) | 30 |
| Ch to ch accuracy (typ) (±%) | 5 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| SSOP (DBQ) | 24 | 51.9 mm² 8.65 x 6 |
