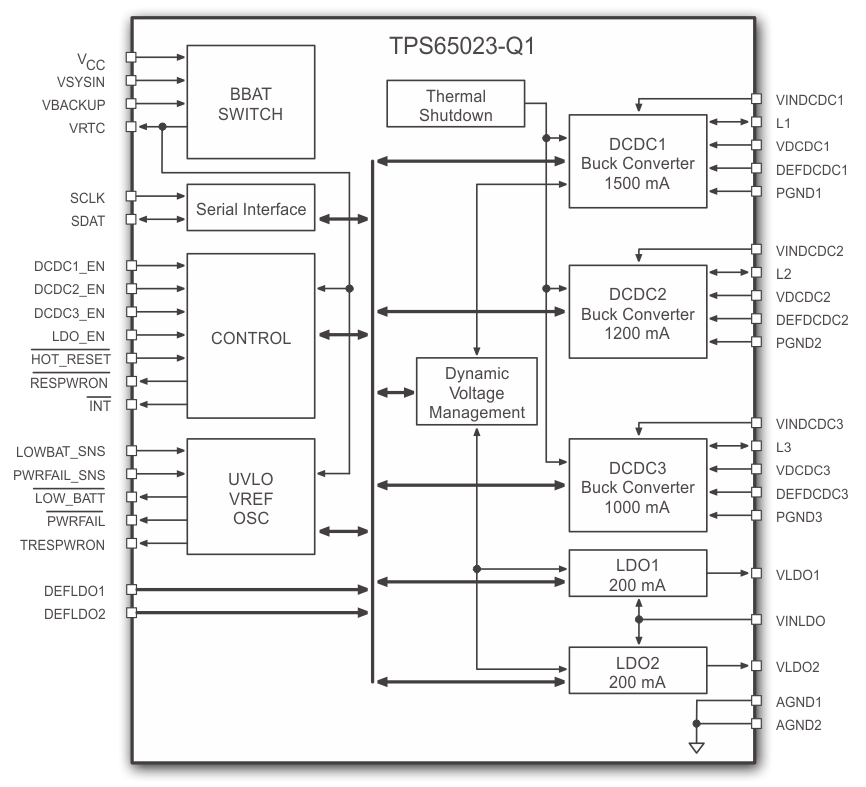

TPS65023-Q1 器件是一款集成式电源管理集成电路 (IC)，适用于 由锂离子或锂聚合物电池供电的 应用（此类应用需要使用多条电源轨）。TPS65023-Q1 器件具有三个高效的降压转换器，可在基于处理器的系统内提供内核电压、外设、输入和输出 (I/O) 以及存储器电源轨。内核转换器可通过串行接口实现动态电压变化，从而使系统实现动态节能。这三个降压转换器会在轻负载时进入低功耗模式，从而在可能的最宽负载电流范围内实现最高效率。
TPS65023-Q1 器件还集成了两个可通过外部输入引脚启用的通用 200mA LDO 稳压器。每个 LDO 可在 1.5V 至 6.5V 输入电压范围内正常运行，这使得它们可以由其中一个降压转换器供电，也可以由主电池直接供电。用户可使用 DEFLDO1 和 DEFLDO2 引脚通过数字方式将这两个 LDO 的默认输出电压设置为四个不同的电压组合。串行电压可用于动态电压调节和屏蔽中断，或用于停用、启用和设置 LDO 输出电压。该接口符合快速模式或标准模式 I2C 规格，可实现 400kHz 的传输频率。TPS65023-Q1 器件在自然通风环境下的额定运行温度范围为 –40°C 至 125°C。
| Regulated outputs (#) | 6 |
| Configurability | Hardware configurable, Software configurable |
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 6 |
| Iout (max) (A) | 1.7 |
| Features | Comm control, Power good, Power sequencing |
| Step-up DC/DC converter | 0 |
| Step-down DC/DC converter | 3 |
| Step-down DC/DC controller | 0 |
| Step-up DC/DC controller | 0 |
| LDO | 3 |
| Iq (typ) (mA) | 0.085 |
| Rating | Automotive |
| Switching frequency (max) (kHz) | 2550 |
| Operating temperature range (°C) | -40 to 125 |
| Processor supplier | Texas Instruments |
| Processor name | DM35x, DM64x, OMAP, Sitara AM35x |
| Shutdown current (ISD) (typ) (µA) | 23 |
| Switching frequency (typ) (kHz) | 2250 |

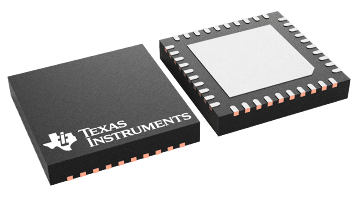

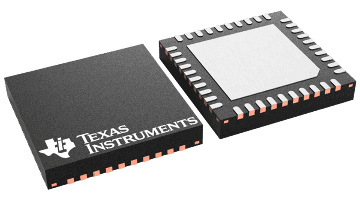

| VQFN (RHA) | 40 | 36 mm² 6 x 6 |
| WQFN (RSB) | 40 | 25 mm² 5 x 5 |
