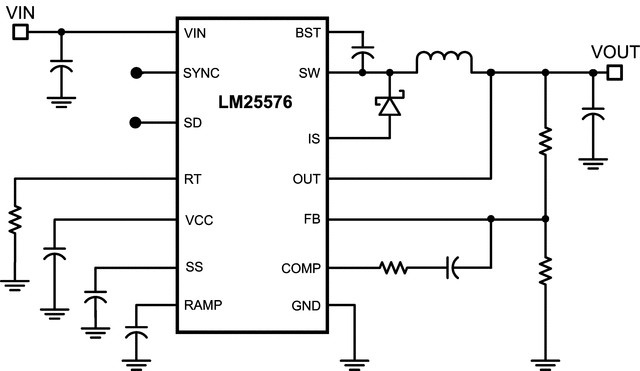

LM25576-Q1 降压开关稳压器简单易用，可支持设计工程师使用最少数量的组件来设计和优化强大的电源。LM25576-Q1 的工作输入电压范围为 6V 至 42V，并且集成有一个 170mΩ N 沟道 MOSFET，可提供 3A 的连续输出电流。该稳压器采用仿真电流模式架构，可提供固有的线路稳定度、出色的负载瞬态响应以及简化的环路补偿特性，该特性不存在电流模式稳压器中常会出现的低占空比限制。工作频率可在 50kHz 至 1MHz 范围内进行调节，从而实现尺寸和效率优化。为降低 EMI，LM(2)557x 系列的多款 IC 可通过频率同步引脚实现自同步或同步到外部时钟。LM25576-Q1 的逐周期电流限制、短路保护、热关断及远程关断等特性可确保其运行稳健可靠。该器件采用电源增强型 HTSSOP-20 封装，并且配有用于散热的裸露芯片连接焊盘。LM25576-Q1 由一整套 WEBENCH®在线设计工具提供支持。
| Vin (min) (V) | 6 |
| Vin (max) (V) | 42 |
| Vout (min) (V) | 1.23 |
| Vout (max) (V) | 40 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 1 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 1000 |
| Features | Frequency synchronization, Over Current Protection, Soft Start Adjustable |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 95 |
| Type | Converter |

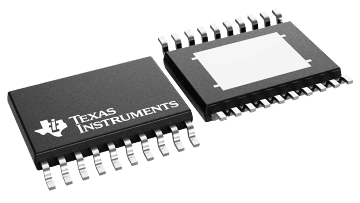

| HTSSOP (PWP) | 20 | 41.6 mm² 6.5 x 6.4 |
