LM3535 器件是高度集成的 LED 驱动器，能够驱动大型显示屏 应用中的 8 个并联 LED。利用独立的 LED 控制，可以选择 6 个主显示屏 LED 的某个子集以用于局部照明 应用。除一组主要 LED（共 6 个）之外，LM3535 还能够驱动其他 2 个独立受控的 LED 以用于指示灯 应用。

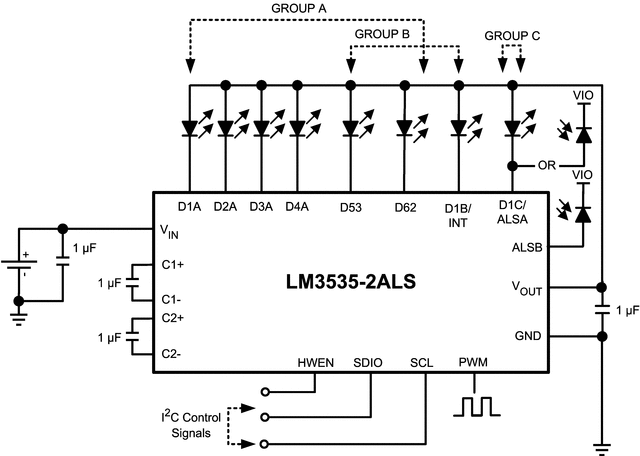

LED 驱动器电流阱分为三个独立的受控组。可以将主要的组配置为驱动多达六个 LED，以用于主手机显示屏。B 组和 C 组用于驱动辅助显示屏、键盘和指示灯 LED。所有 LED 电流源都可以独立打开和关闭，从而灵活地满足不同应用要求。
LM3535 可提供多区域环境光感应功能，从而能够在环境光条件发生变化时实现自主背光强度控制。还提供了 PWM 输入，以便用户能够根据显示的内容动态调节背光强度。

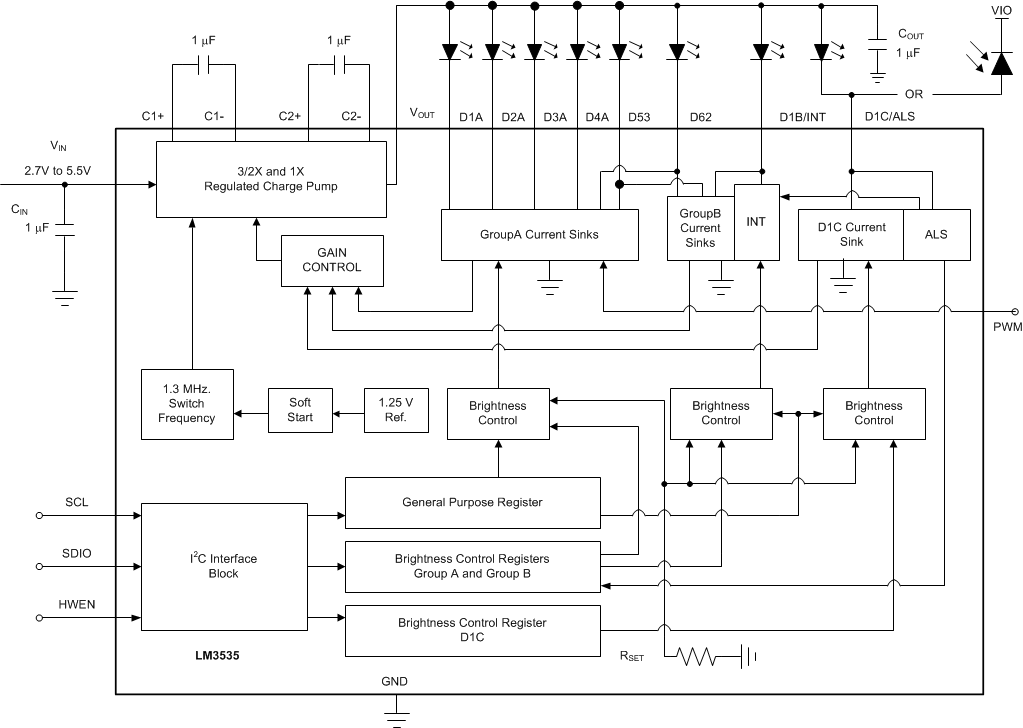

LM3535 能够以 3/2 的增益或以直通模式运行电荷泵，从而无需使用电感器即可提供出色的效率。系统会根据 LED 正向电压选择用于维持电流调节的正确增益，以便在输入电压范围上最大程度地提高效率。

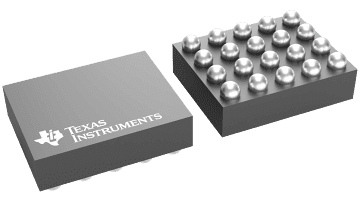

LM3535 采用微型 20 引脚 0.4mm 间距薄型 DSBGA 封装。
| Number of channels | 8 |
| Vin (min) (V) | 2.7 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 2.7 |
| Vout (max) (V) | 5 |
| Type | Capacitive |
| Switching frequency (max) (kHz) | 1330 |
| Duty cycle (max) (%) | 100 |

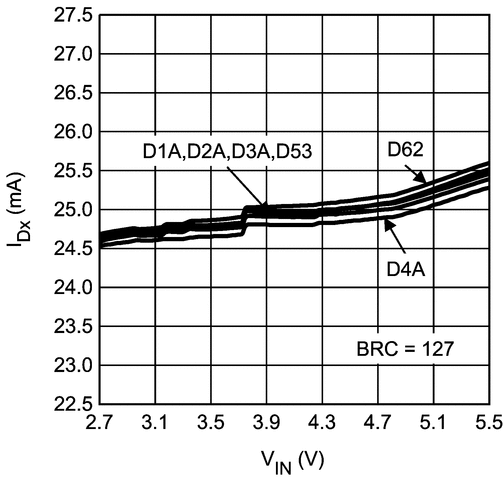

| LED current per channel (mA) | 25 |
| Peak efficiency (%) | 90 |
| Topology | Boost, Multi-Channel |
| Features | OVP |
| Operating temperature range (°C) | -30 to 85 |
| Rating | Catalog |
| DSBGA (YFQ) | 20 | 3.96 mm² 2.2 x 1.8 |
