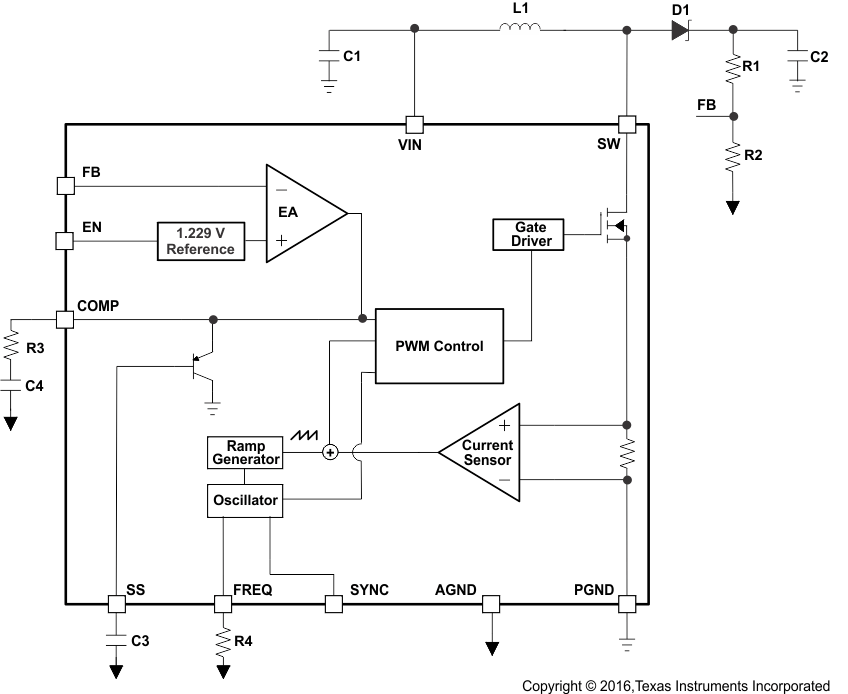

TPS61175 是一款具有集成式 3A、40V 电源开关的单片开关稳压器。此器件可配置成多种标准开关稳压器拓扑，包括升压、SEPIC 和反激式。该器件具有宽输入电压范围，可支持输入电压来自多节电池或者 5V、12V 稳压电源轨的应用。
TPS61175 使用电流模式脉宽调制 (PWM) 控制来调节输出电压。PWM 的开关频率由一个外部电阻器或一个外部时钟信号设定。用户可以在 200kHz 至 2.2MHz 之间对开关频率进行设定。

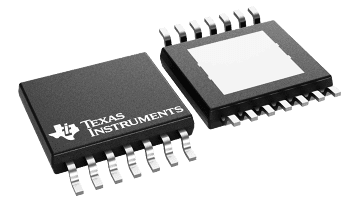

该器件 具有 可编程软启动功能，用于限制启动时的浪涌电流，并且还具有其他内置保护 特性，如逐脉冲过流限制和热关断。TPS61175 采用带 PowerPad 的 14 引脚 HTSSOP 封装。
| Topology | Boost, Flyback, Forward, SEPIC |
| Vin (min) (V) | 2.9 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 2.9 |
| Vout (max) (V) | 38 |
| Switch current limit (typ) (A) | 3.8 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 160 |
| Switching frequency (max) (kHz) | 2640 |
| Iq (typ) (mA) | 3 |
| Features | Enable, Frequency synchronization, Light Load Efficiency, Nonsynchronous |
| Duty cycle (max) (%) | 93 |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| HTSSOP (PWP) | 14 | 32 mm² 5 x 6.4 |
