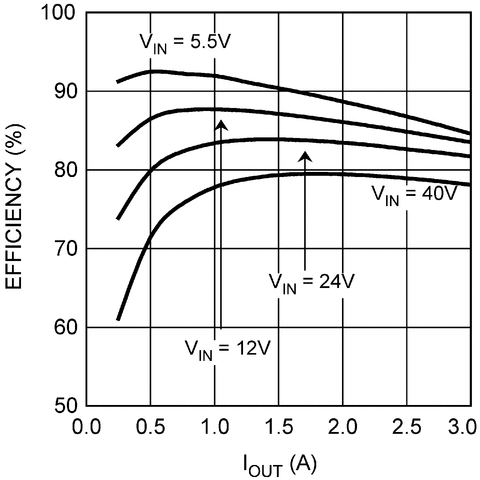

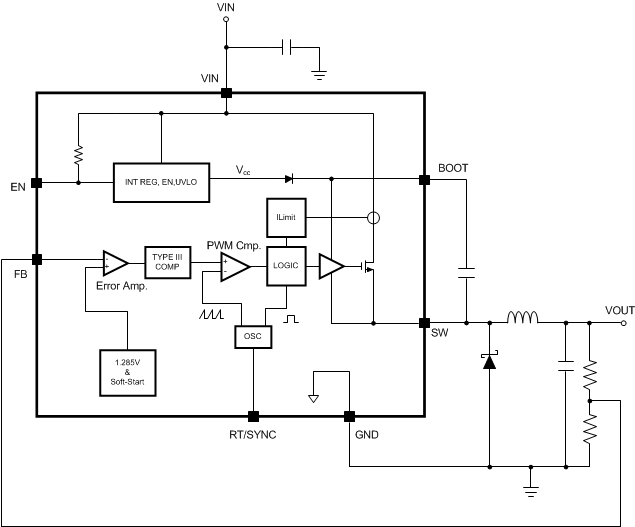

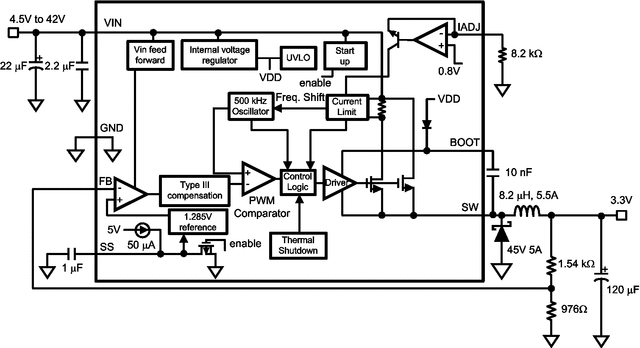

LM22673 开关稳压器使用最少的外部组件来提供执行高效高压降压稳压器所需的全部功能。 这款稳压器易于使用，且集成了一个 42V N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 开关，可提供高达 3A 的负载电流。 并且特有出色的线路和负载调节以及高效率 (> 90%)。 电压模式控制提供较短的最小接通时间，从而实现了输入和输出电压间的最宽比率。 内部环路补偿意味着用户无需承担计算环路补偿组件的枯燥工作。 这款稳压器提供 5V 固定输出和可调输出电压两种选项。 500kHz 的开关频率使得小型外部组件的使用成为可能并可实现良好的瞬态响应。 通过选择一个单个外部电容器可提供一个可调软启动特性。 此外，使用一个单个外部电阻器可在 200kHz 至 1MHz 的范围内对频率进行调节。 LM22673 器件还内置有热关断和限流功能，可防止器件发生意外过载。

LM22673 器件是德州仪器 (TI) 的成员 SIMPLE SWITCHER 系列产品。 SIMPLE SWITCHER^® 概念使用最少量的外部组件和德州仪器 (TI) WEBENCH 设计工具提供一套易于使用的完整设计。 为了简化设计，TI 的 WEBENCH^® 工具包含诸如外部组件计算、电气模拟、散热模拟以及内置电路板等特性。
