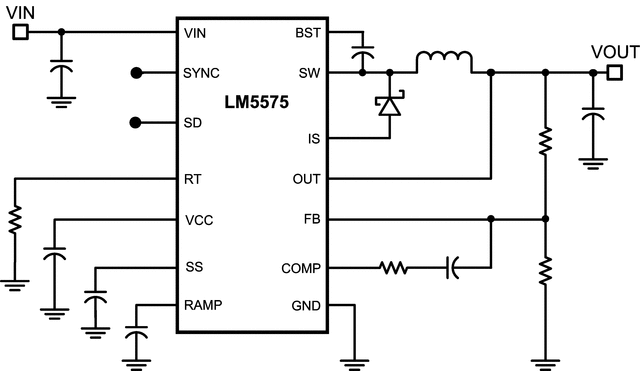

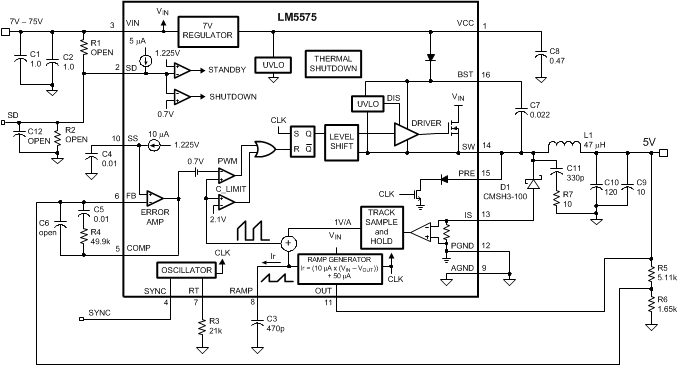

LM5575-Q1 降压开关稳压器简单易用，可支持设计工程师使用最少数量的组件来设计和优化强大的电源。LM5575-Q1 具有 6V 至 75V 的工作输入电压范围，并通过一个集成式 330mΩ N 沟道 MOSFET 提供 1.5A 的连续输出电流。该稳压器采用仿真电流模式架构，可提供固有的线路稳定度、出色的负载瞬态响应以及简化的环路补偿特性，且无电流模式稳压器中常见的低占空比限制。该器件的工作频率可在 50kHz 至 500kHz 范围内进行调节，从而实现解决方案尺寸和效率的最优化。LM5575-Q1 的逐周期电流限制、短路保护、热关断及远程关断等特性可确保其运行稳健可靠。该器件采用功耗增强型 16 引脚 HTSSOP 封装，并且配有用于散热的裸露芯片连接焊盘。LM5575-Q1 由一整套的 WEBENCH®在线设计工具提供支持。如需了解符合 AEC-Q100 的等级 1 和等级 0 的可订购部件号，请参阅本数据表末尾的可订购产品附录。
| Vin (min) (V) | 6 |
| Vin (max) (V) | 75 |
| Vout (min) (V) | 1.23 |
| Vout (max) (V) | 70 |
| Iout (max) (A) | 1.5 |
| Iq (typ) (mA) | 1 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 500 |
| Features | Enable, Frequency synchronization, Over Current Protection, Soft Start Adjustable, Tracking |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 95 |
| Type | Converter |
| HTSSOP (PWP) | 16 | 32 mm² 5 x 6.4 |
