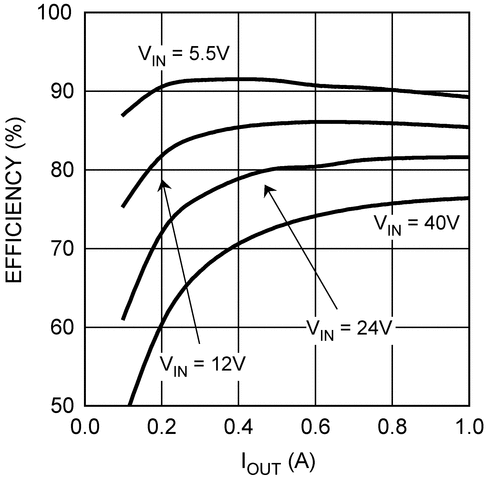

LM22672 开关稳压器使用最少的外部组件来提供执行高效高压降压稳压器所需的全部功能。 这款稳压器易于使用，且集成了一个 42V N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 开关，可提供高达 1A 的负载电流。 并且特有出色的线路和负载调节以及高效率 (> 90%)。 电压模式控制提供较短的最小接通时间，从而实现了输入和输出电压间的最宽比率。 内部环路补偿意味着用户无需承担计算环路补偿组件的枯燥工作。 这款稳压器提供 5V 固定输出和可调输出电压两种选项。

默认开关频率设为 500kHz，这样便可以使用小型外部组件并且能够提供良好的瞬态响应。 此外，还可以使用单个外部电阻在 200kHz 至 1MHz 的范围内对频率进行调节。 内部振荡器可同步至一个系统时钟或其它稳压器的振荡器。 精密使能输入可简化稳压器控制和系统电源排序。 在关断模式下，稳压器流耗仅为 25μA（典型值）。 通过选择一个单个外部电容器可提供一个可调软启动特性。 LM22672 还有内置热关断和电流限制以保护器件不受意外过载的影响。

LM22672 器件是德州仪器 (TI) 的成员 SIMPLE SWITCHER 系列产品。 SIMPLE SWITCHER^® 概念使用最少量的外部组件和德州仪器 (TI) WEBENCH^® 设计工具提供了一套易于使用的完整设计。 为了简化设计，TI 的 WEBENCH^® 工具包含诸如外部组件计算、电气模拟、散热模拟以及内置电路板等特性。
