TPS61165 器件配备 40V 额定值的集成开关 FET，是一款可驱动串联 LED 的升压转换器。该升压转换器运行在
1.2MHz 固定开关频率下，开关电流限制为 1.2A，允许在普通照明条件下使用高亮度 LED。

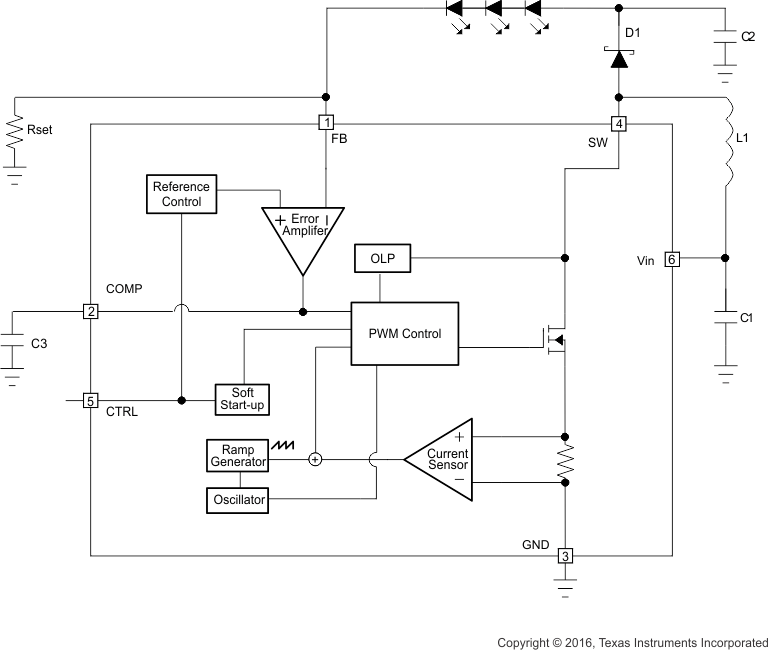

通过外部传感器电阻器 Rset 来设置白色 LED 的默认电流，可将反馈电压调节至 200mV，如下面的典型应用 图中所示。在运行过程中，可以使用单线数字接口（EasyScale™协议）通过 CTRL 引脚来控制 LED 电流。另外，可以将脉宽调制信号应用于 CTRL 引脚，通过该引脚占空比可以确定反馈基准电压。无论是数字模式还是 PWM 模式，TPS61165 器件都不会突发 LED 电流；因此不会在输出电容器上产生可闻噪声。为了提供最大保护，该器件 具备 集成开路 LED 保护功能，可禁用 TPS61165 器件以防止在开路 LED 条件下输出超过最大绝对电压额定值。
| Number of channels | 1 |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 3 |
| Vout (max) (V) | 38 |
| Type | Inductive |
| Switching frequency (max) (kHz) | 1200 |
| Duty cycle (max) (%) | 93 |
| LED current per channel (mA) | 400 |
| Peak efficiency (%) | 90 |
| Topology | Boost |
| Features | EasyScale 1-Wire Interface, Load Disconnect During Shutdown |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| SOT-23 (DBV) | 6 | 8.12 mm² 2.9 x 2.8 |
| WSON (DRV) | 6 | 4 mm² 2 x 2 |
