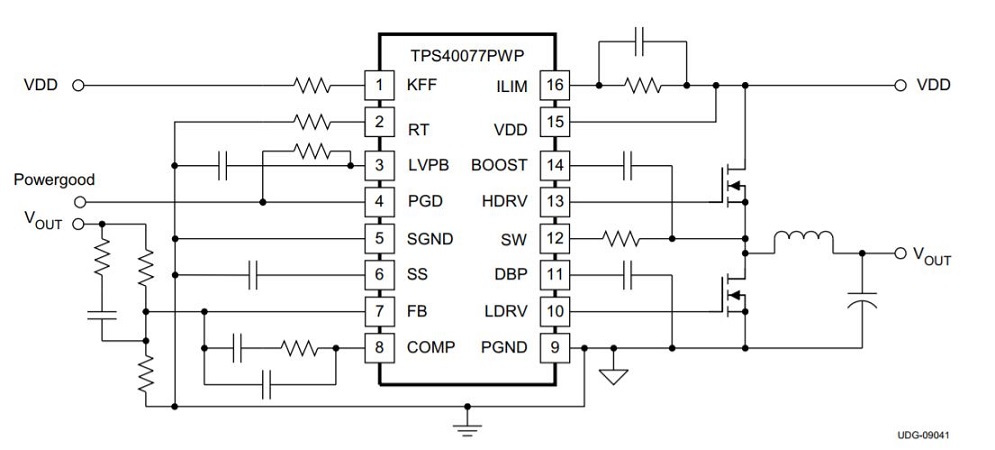

TPS40077 是一款中压、宽输入电压（4.5V 至 28V）同步降压控制器，可以为多种用户可编程功能的设计提供灵活性，包括软启动、欠压锁定 (UVLO)、工作频率、电压前馈以及高侧 FET 检测短路保护。

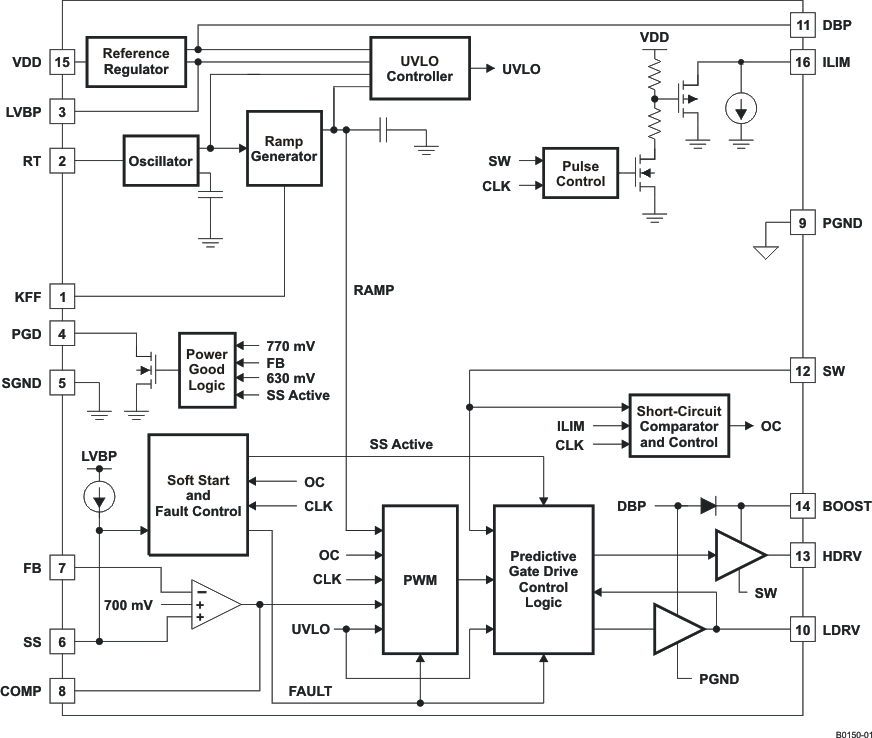

TPS40077 使用第二代预测性栅极驱动器来驱动外部 N 沟道 MOSFET，以便最大限度降低低侧 FET 的体二极管的导电能力，并最大限度提高效率。其支持预偏置输出，方式是在闭环软启动所需的电压大于预偏置电压之前，禁止打开低侧 FET。电压前馈功能可在发生输入瞬变时即时响应，并在宽输入电压工作范围内提供恒定的 PWM 增益以降低补偿要求。可编程的短路保护提供了故障电流限制和断续恢复功能，可最大限度降低输出短路时的功率耗散。16 引脚 PowerPAD 封装带来良好的热性能和紧凑的外形。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 28 |
| Vout (min) (V) | 0.7 |
| Vout (max) (V) | 23 |
| Iout (max) (A) | 20 |
| Iq (typ) (mA) | 1.5 |
| Switching frequency (min) (kHz) | 300 |
| Switching frequency (max) (kHz) | 1000 |
| Features | Enable, Power good, Pre-Bias Start-Up, Synchronous Rectification |
| Operating temperature range (°C) | -40 to 85 |
| Regulated outputs (#) | 1 |
| Number of phases | 1 |
| Rating | Catalog |
| Control mode | Voltage mode |
| Type | Controller |

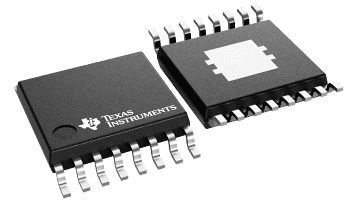

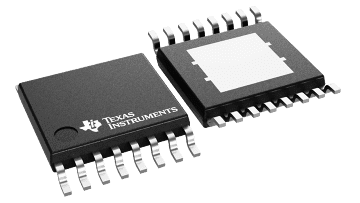

| HTSSOP (PWP) | 16 | 32 mm² 5 x 6.4 |
