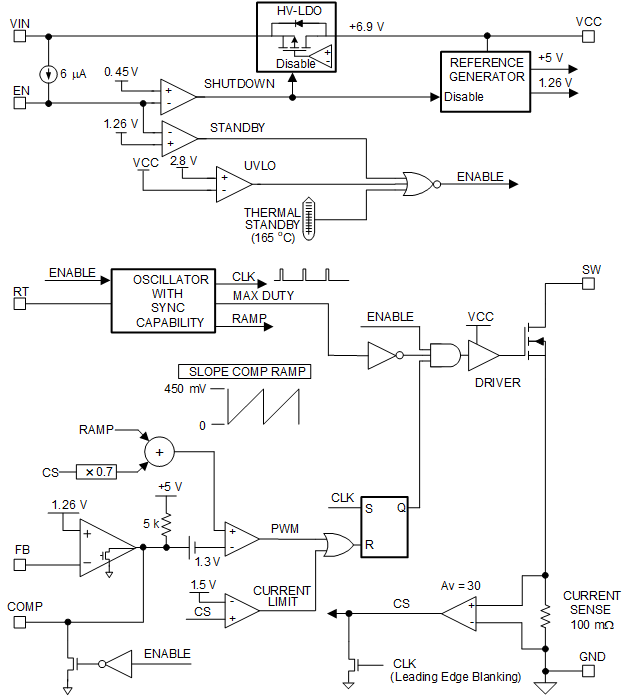

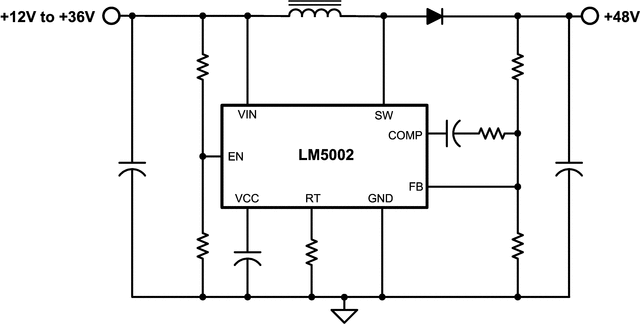

LM5002 高压开关模式稳压器具有使用少量外部组件实施高效高电压升压、反激式、SEPIC 和正向转换器的所有必要功能。这款易于使用的稳压器集成了一个 75V N 沟道 MOSFET，其峰值电流限制为 0.5A。电流模式控制可提供固有的简单环路补偿和线电压前馈，以实现出色的输入瞬变抑制。开关频率可通过单个电阻器进行设置，可编程频率高达 1.5MHz。振荡器还可与外部时钟同步。其他保护特性包括：电流限制、热关断、欠压锁定和远程关断功能。该器件采用 8 引脚 SOIC 和 8 引脚 WSON 封装。要创建定制稳压器设计，请使用 LM5002 并借助 WEBENCH® Power Designer。
| Topology | Boost, Flyback, Forward, SEPIC |
| Vin (min) (V) | 3.1 |
| Vin (max) (V) | 75 |
| Vout (min) (V) | 1.26 |
| Vout (max) (V) | 75 |
| Switch current limit (typ) (A) | 0.5 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 1500 |
| Iq (typ) (mA) | 3.1 |
| Features | Enable, Frequency synchronization, Nonsynchronous rectification |
| Duty cycle (max) (%) | 85 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |

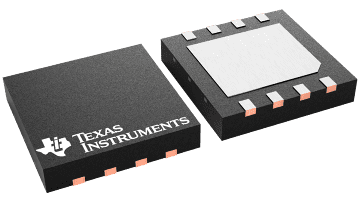

| WSON (NGT) | 8 | 16 mm² 4 x 4 |
