LM2758

正在供货

产品详情

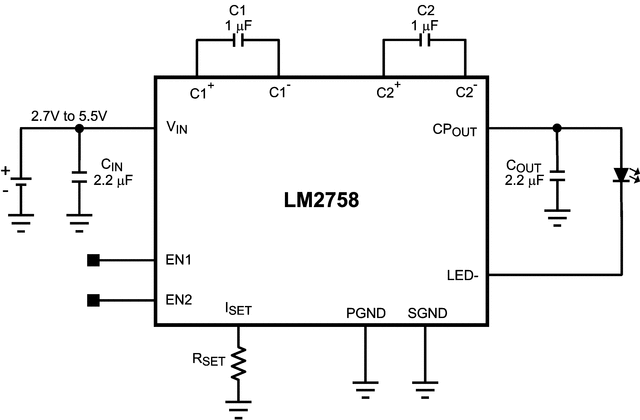

LM2758 器件是一款带有稳压电流阱的低噪声、高电流开关电容集成 DC-DC 转换器。由单节锂离子电池供电时，该器件最高可驱动 700mA 负载。该器件会根据 LED 正向电压和电流需求主动选择适当增益，从而在整个输入电压范围内实现效率最大化。

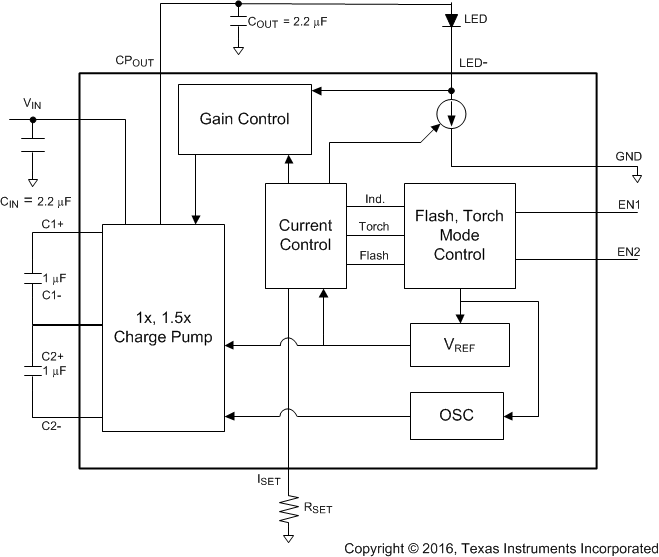

该器件通过外接一个低功耗电阻设置指示灯、手电筒和闪光灯三种模式所需的电流。LM2758 内置一个超时电路。该电路能够在器件因故障长时间处于闪光灯模式时将其关断，从而保护器件和闪光灯 LED。内置的软启动电路可在器件启动时限制浪涌电流。

输出电流高达 700mA

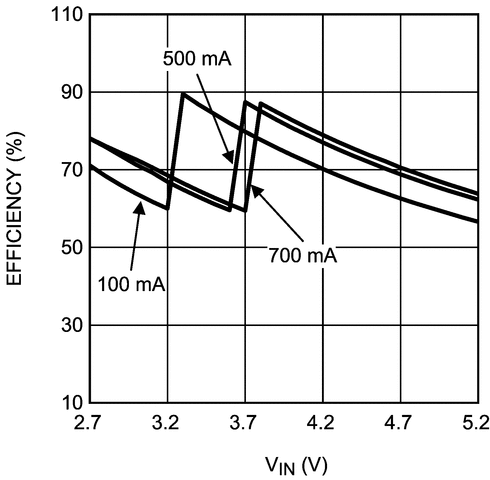

90% 的峰值效率
指示灯、手电筒和闪光灯模式
超时电路可将闪光持续时间限制为 814 毫秒（典型值）
自适应增益（1× 和 1.5×），可实现效率最大化
真正的关断
内部软启动，可消除浪涌电流
超小型解决方案尺寸
- 无需电感，只需使用 4 个电容和 1 个电阻

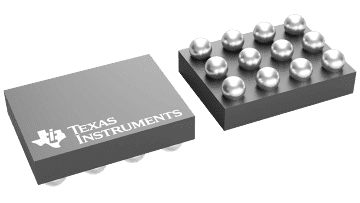

- 2.022mm × 1.527mm × 0.6mm 薄型芯片尺寸球栅阵列 (DSBGA) 封装

All trademarks are the property of their respective owners.

Input voltage type	DC/DC
Topology	Charge pump, current mode
Vin (min) (V)	2.7
Vin (max) (V)	5.5
Vout (max) (V)	5.5
Vout (min) (V)	2.7
Iout (max) (A)	0.7
Iq (typ) (mA)	4
Features	Enable, True Shutdown
Operating temperature range (°C)	-40 to 85
Dimming method	PWM
Number of channels	1
Rating	Catalog

DSBGA (YZR)

3.9375 mm² 2.25 x 1.75
