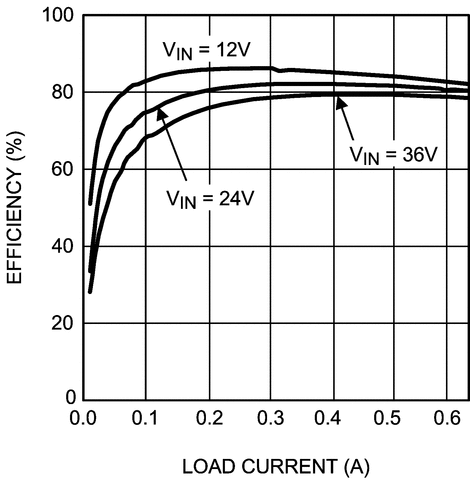

LM284x SIMPLE SWITCHER™器件是 PWM 直流/直流降压稳压器。该器件具有 4.5V 至 42V 的输入范围，适合各种 应用（例如，从非稳压源进行电源调节）。它们具有低 RDSON（典型值 0.9Ω）内部开关，可实现最大效率（典型值 85%）。此外，它们还具有 550kHz（X 选项）和 1.25MHz（Y 选项）的固定工作频率，可在保证低输出电压纹波的同时支持小型外部组件。可通过结合使用关断 (SHDN) 引脚和外部 RC 电路来执行软启动，从而方便用户根据特定应用调整软启动时间。
经过优化后，LM2840 的负载电流高达 100mA，LM2841 的负载电流高达 300mA，LM2842 的负载电流则高达 600mA。它们都具有 0.765V 的标称反馈电压。

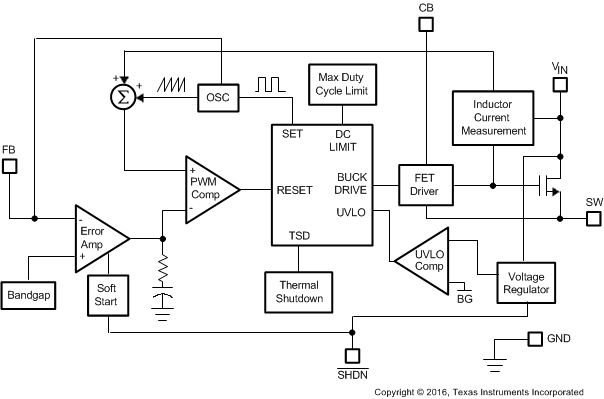

此器件还提供其他 特性 包括：热关断、VIN 欠压锁定和栅极驱动欠压锁定。LM284x 都采用低厚度 SOT-6L 封装。
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 42 |
| Vout (min) (V) | 0.765 |
| Vout (max) (V) | 34 |
| Iout (max) (A) | 0.6 |
| Iq (typ) (mA) | 1.3 |
| Switching frequency (min) (kHz) | 950 |
| Switching frequency (max) (kHz) | 1500 |
| Features | Enable, Over Current Protection |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 94 |
| Type | Converter |
| SOT-23-THN (DDC) | 6 | 8.12 mm² 2.9 x 2.8 |
