INA168

正在供货

产品详情

INA138 和 INA168 (INA1x8) 是高侧单极电流分流监视器。此类器件兼具宽输入共模电压范围和低静态电流，并且采用小型 SOT-23 封装，广泛适用于各类应用而设计。

输入共模和电源电压相互独立，INA138 的电压范围为 2.7V 至 36V，INA168 的电压范围为 2.7V 至 60V。静态电流仅为 25µA，允许电源连接到电流测量分流器的任一侧，同时误差非常小。

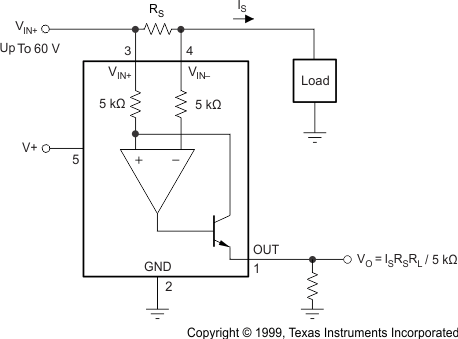

该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为 1 至 100 以上。尽管该电路专为分流测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。

INA138 和 INA168 均采用 SOT23-5 封装，额定温度范围为 –40°C 至 125°C。

Product type	Analog output
Common-mode voltage (max) (V)	60
Common-mode voltage (min) (V)	2.7
Input offset (±) (max) (µV)	1000
Input offset drift (±) (typ) (µV/°C)	1
Voltage gain (V/V)	adjustable
CMRR (min) (dB)	100
Bandwidth (kHz)	32
Supply voltage (max) (V)	60
Supply voltage (min) (V)	2.7
Iq (max) (mA)	0.06
Number of channels	1
Comparators (#)	0
Gain error (%)	2
Gain error drift (±) (max) (ppm/°C)	100
Features	Current Output
Rating	Catalog
Operating temperature range (°C)	-40 to 125

SOT-23 (DBV)

8.12 mm² 2.9 x 2.8
