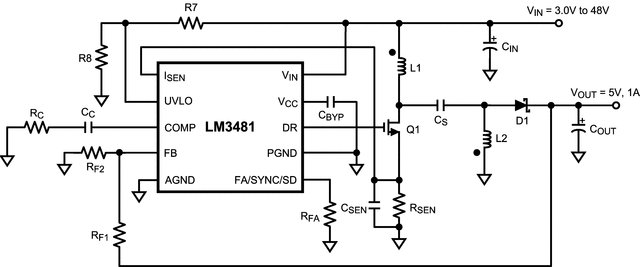

LM3481-Q1 是一款适用于开关稳压器的多功能低侧 N-FET 高性能控制器。该器件设计用于升压、SEPIC 和反激式转换器以及需要将低侧 FET 作为初级开关的拓扑。 LM3481-Q1 器件可以在很高的开关频率下工作，用于减小整体解决方案尺寸。通过使用单个外部电阻器，或将 LM3481-Q1 器件与外部时钟同步，可将该器件的开关频率调整为 100kHz 到 1MHz 之间的任意值。除了逐周期电流限制外，电流模式控制还可提供卓越的带宽和瞬态响应。可以使用单个外部电阻器对电流限值进行编程。
LM3481-Q1 器件具有内置保护功能，例如热关断、短路保护和过压保护。节能关断模式可以将总电源电流降低至 5µA，并支持电源时序控制。内部软启动会限制启动时的浪涌电流。集成电流斜率补偿可简化设计，如果特定应用需要，可以使用单个电阻器来增加该电流斜率补偿。
| Topology | Boost, Flyback, Forward, SEPIC |
| Vin (min) (V) | 2.97 |
| Vin (max) (V) | 48 |
| Vout (min) (V) | 1.26 |
| Vout (max) (V) | 500 |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 100 |
| Switching frequency (max) (kHz) | 1000 |
| Iq (typ) (mA) | 3.7 |
| Features | Adjustable current limit, Enable, Frequency synchronization, Light Load Efficiency, Nonsynchronous rectification, Pre-Bias Start-Up, UVLO adjustable |
| Duty cycle (max) (%) | 85 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| Type | Controller |
| VSSOP (DGS) | 10 | 14.7 mm² 3 x 4.9 |
