TPS799

正在供货

具有低噪声和使能功能的 200mA、低 IQ、低压降稳压器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TPS799 低压降 (LDO)、低功耗线性稳压器可提供出色的交流性能以及极低的接地电流。仅消耗 40µA（典型值）接地电流，同时具备高电源抑制比 (PSRR)，低噪声，快速启动以及出色的线路和负载瞬态响应特性。

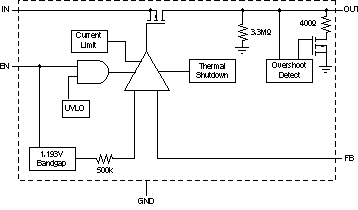

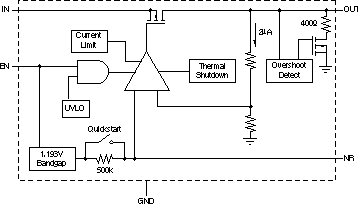

TPS799 与陶瓷电容器搭配使用时可保持稳定，并且该器件使用先进的 BiCMOS 制造工艺，能够在输出 200mA 电流时产生 100mV 的典型压降。TPS799 使用精密电压基准和反馈环路，可在全部负载、线路、过程和温度变化范围内实现 2% 的总精度。当 EN 切换被用于启动此器件时，TPS799 特有涌入电流保护功能可立即钳制电流。

该器件的额定工作温度范围为 T_J = -40°C 至 +125°C，采用扁平裸片尺寸球栅阵列 (DSBGA) 封装，因此适用于无线手持终端和 WLAN 卡。该器件还采用 5 引脚 SOT-23-THIN 和 6 引脚 WSON 封装。

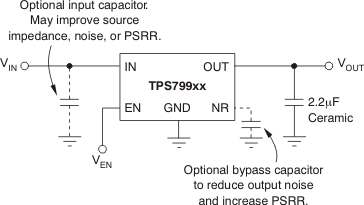

带有使能 (EN) 引脚的 200mA 低压降稳压器
提供了多个输出电压版本：
- 1.2 V 至 4.5 V 固定输出

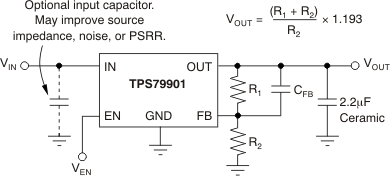

- 1.20 V 至 6.5 V 可调节输出
带有 EN 切换的涌入电流保护
低 I_Q：40µA
高 PSRR：
- 1kHz 时为 66dB
- 10kHz 时为 51dB
与一个低 ESR、2µF（典型值）输出电容一同工作时保持稳定
出色的负载和线路瞬态响应
整体精度（负载、线路和温度）为 2%
超低压降：100mV
封装：
- 5 凸点，薄型，0.97mm × 1.34mm DSBGA

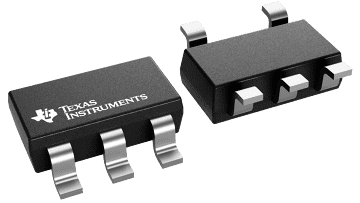

- 5 引脚 SOT-23-THIN
- 6 引脚 WSON

Output options	Adjustable Output, Fixed Output
Iout (max) (A)	0.2
Vin (max) (V)	6.5
Vin (min) (V)	2.7
Vout (max) (V)	6.5
Vout (min) (V)	1.2
Fixed output options (V)	1.2, 1.25, 1.3, 1.5, 1.8, 1.85, 1.9, 1.95, 2, 2.1, 2.5, 2.6, 2.7, 2.75, 2.8, 2.85, 3, 3.1, 3.15, 3.2, 3.3, 4.2, 4.5, 5
Noise (µVrms)	30
Iq (typ) (mA)	0.04
Thermal resistance θJA (°C/W)	74
Rating	Catalog
Load capacitance (min) (µF)	2
Regulated outputs (#)	1
Features	Enable
Accuracy (%)	2
PSRR at 100 KHz (dB)	38
Dropout voltage (Vdo) (typ) (mV)	100
Operating temperature range (°C)	-40 to 125

DSBGA (YZU)	5	2.02 mm² 1.25 x 1.616
SOT-23-THN (DDC)	5	8.12 mm² 2.9 x 2.8
WSON (DRV)	6	4 mm² 2 x 2
