LP38693

正在供货

产品详情

LP3869x 低压降 CMOS 线性稳压器具有严密的输出容差（典型值 2%）和极低压降（在负载电流为 500A、V_输出= 5V 时为 250mV），并且采用超低等效串联电阻 (ESR) 陶瓷输出电容器，可提供出色的交流性能。

此稳压器采用低热阻的 WSON、SOT-223 以及 TO-252 封装，即使在周围温度较高的环境下也可实现满电流运行。

PMOS 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100µA 以下。

压降：500mA（5V 输出电压典型值）条件下为 250mV（典型值）

接地引脚电流：满负载时为 55µA（典型值）

精密输出电压：精度为 2% (25°C)

All trademarks are the property of their respective owners. All trademarks are the property of their respective owners.

Output options	Fixed Output
Iout (max) (A)	0.5
Vin (max) (V)	10
Vin (min) (V)	2.7
Vout (max) (V)	5
Vout (min) (V)	1.8
Fixed output options (V)	1.8, 2.5, 3.3, 5

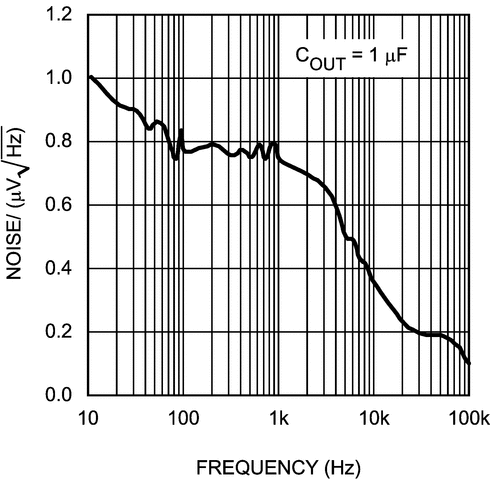

Noise (µVrms)	80
Iq (typ) (mA)	0.055
Thermal resistance θJA (°C/W)	51
Rating	Catalog
Load capacitance (min) (µF)	1
Regulated outputs (#)	1
Features	Enable, Foldback Overcurrent protection
Accuracy (%)	4
PSRR at 100 KHz (dB)	50
Dropout voltage (Vdo) (typ) (mV)	250
Operating temperature range (°C)	-40 to 125

SOT-223 (NDC)	5	45.24 mm² 6.5 x 6.96

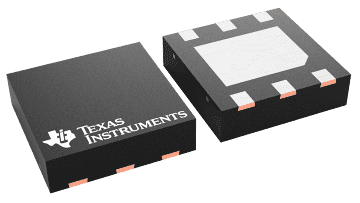

WSON (NGG)	6	9 mm² 3 x 3
