LP38692

正在供货

产品详情

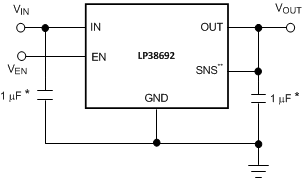

LP38690 和 LP38692 低压降互补金属氧化物半导体 (CMOS) 线性稳压器的输出容差很小（典型值为 2.5%）并且压降极低（负载电流为 1A、V_OUT = 5V 时为 450mV），通过使用超低等效串联电阻 (ESR) 陶瓷输出电容提供出色的交流性能。

晶圆级小外形无引线 (WSON)、小外形尺寸晶体管 (SOT)-223 以及 TO-252 封装的热阻较低，即使在高温环境中也可实现满电流运行。

P 型金属氧化物半导体 (PMOS) 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100μA 以下。

All trademarks are the property of their respective owners.

Output options	Fixed Output
Iout (max) (A)	1
Vin (max) (V)	10
Vin (min) (V)	2.7
Vout (max) (V)	5
Vout (min) (V)	1.8
Fixed output options (V)	1.8, 2.5, 3.3, 5

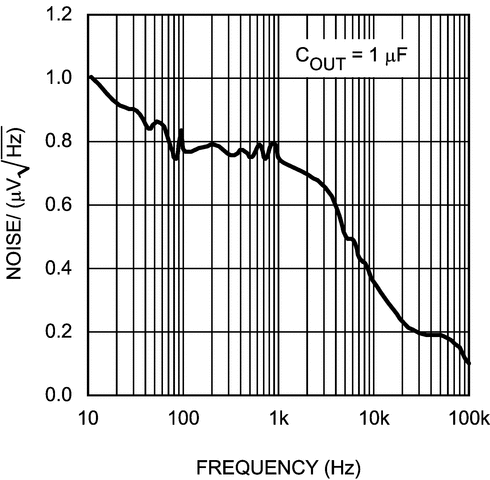

Noise (µVrms)	80
Iq (typ) (mA)	0.055
Thermal resistance θJA (°C/W)	51
Rating	Catalog
Load capacitance (min) (µF)	1
Regulated outputs (#)	1
Features	Enable, Foldback Overcurrent protection
Accuracy (%)	2.5
PSRR at 100 KHz (dB)	50
Dropout voltage (Vdo) (typ) (mV)	450
Operating temperature range (°C)	-40 to 125

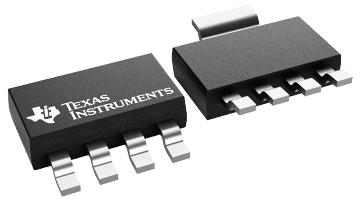

SOT-223 (NDC)	5	45.24 mm² 6.5 x 6.96

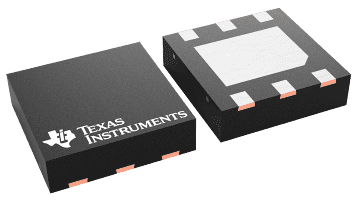

WSON (NGG)	6	9 mm² 3 x 3
